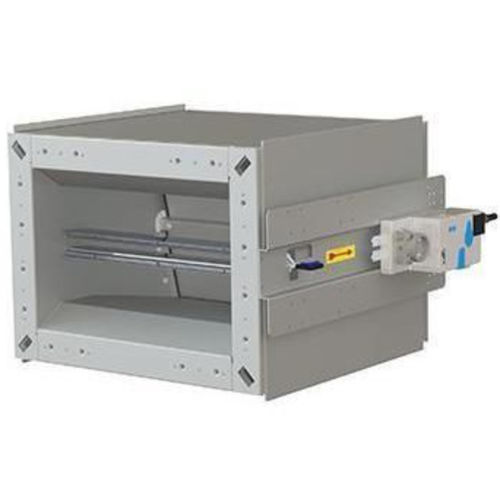

Régulateur de débit d'air VRF Vent

Aperçu
Les régulateurs de débit VRFvent commandent un débit volumique constant ou variable dans les conduits d'air rectangulaires des systèmes Comfort Air Technology, indépendamment de la pression d'entrée. Une obturation totale peut être réalisée. L'actionnement et le contrôle s'effectuent avec une énergie externe (électrique ou pneumatique). Les sections de boîtier respectent les longueurs d'arête recommandées selon la norme DIN EN 1505, permettant de maximiser la section de passage même en espace réduit.

Caractéristiques clés

• Précision de régulation élevée et potentiel d'économie d'énergie – buse à deux étages optimisée pour le débit avec perte de charge minimale pour de hauts effets même à faibles vitesses d'air (principe VenturiControl).
• Universel – adapté au montage de différents types/composants de régulateurs.
• Options de combinaison – compatible avec actionneurs à rappel par ressort ou à grande vitesse.
• Modes de mesure – disponibles en mesure dynamique (VRFvent) et statique (VRFvent-s).
• Facilité de réglage – pouvant être installé en retrofit; position du clapet lisible de l'extérieur.
• Installation simple – brides à trous oblongs (ou écrous cage coulissants pour version isolée).

Résumé des données techniques
Données techniques pour LpA = 35 dB(A) : exemples de débits : 70 m³/h et 200 m³/h (consulter la fiche technique pour la plage complète). Plage de pression différentielle : jusqu'à 1000 Pa.

Dimensions (Longueur x Largeur x Hauteur en mm)
200 x 100-1200 x 400

Conception / Options

• Version statique (pour air pollué) — optionnelle
• Coque isolante — optionnelle
• Accessoires silencieux — optionnels
• Boîtier : acier galvanisé
• Principe de mesure : dynamique (pour air non chargé) et statique

Application et fonctionnement
Le produit applique le principe VenturiControl de LTG pour obtenir une faible perte de charge couplée à une grande précision. Conçu pour conduits d'air rectangulaires, il accepte un actionnement externe (électrique ou pneumatique). Il convient aux applications nécessitant un contrôle du débit indépendant de la pression d'entrée; une obturation totale peut être réalisée si nécessaire.

Caractéristiques techniques

• Principe de mesure : VenturiControl ; options dynamique (VRFvent) et statique (VRFvent-s).
• Actionnement : énergie externe (électrique ou pneumatique).
• Débit : exemples 70 m³/h et 200 m³/h ; voir la fiche technique pour la plage complète.
• Plage de pression différentielle : jusqu'à 1000 Pa.
• Dimensions (L x l x H) : 200 x 100-1200 x 400 mm.
• Options : version statique, coque isolante, accessoires silencieux.
• Matériau du boîtier : acier galvanisé.
• Normes : sections de boîtier conformes à la DIN EN 1505.
