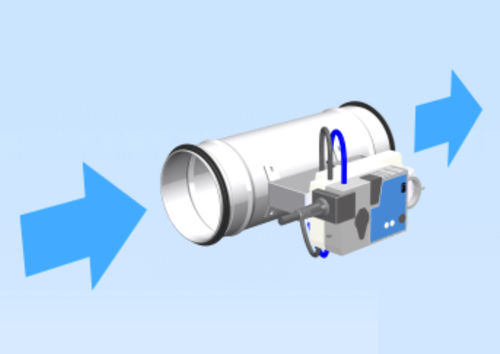

Régulateur de débit d'air VRE Active

Présentation
Le régulateur de débit volumique VRE Active (VRE Active) assure la régulation d'un débit volumique constant ou variable dans des conduits d'air circulaires des systèmes Comfort Air Technology, de manière indépendante à la pression amont. Des versions avec obturation totale sont possibles. Disponible pour mesure dynamique (VRactive) et mesure statique (VRactive-s). La commande et l'actionnement sont électriques (alimentation externe requise). Le boîtier est équipé d'extrémités à emboîtement avec joints lèvre, compatibles avec les conduits selon DIN EN 1506 / DIN EN 13180.

Avantages clés

• Précision de contrôle maximale dans les faibles vitesses d'air grâce à l'amplification de la pression différentielle
• Efficacité énergétique – perte de charge minimale grâce à un élément différentiel compact
• Longueur d'installation très courte, insensible à l'écoulement amont permettant une intégration facilitée
• Construction optimisée offrant une étanchéité particulièrement élevée
• Disponible en mesure de pression différentielle statique — adapté aux laboratoires et établissements hospitaliers

Applications et remarques de conception
Conçu pour installation dans des conduits circulaires d'installations HVAC et Comfort Air Technology nécessitant un contrôle précis du débit. Choisir la mesure dynamique pour l'air non pollué et la mesure statique pour les conduits exposés à des polluants. Plusieurs variantes de boîtier et de matériaux sont proposées selon les contraintes d'installation et d'environnement.

Conception / Options

• Commande analogique
• Variantes de boîtier
• MP (option)
• Acier galvanisé
• Interface BACnet
• Silencieux SDE (option)
• Modbus
• Principes de mesure disponibles
• Revêtement (option)
• Mesure dynamique (pour air non pollué)
• Mesure statique (pour air pollué) (option)
• Acier inoxydable (option)
• Dispositif de réglage manuel (option)
• Coque isolante (option)
• Commande analogique / numérique (bus)

Détails produit
La précision de contrôle élevée aux faibles vitesses d'air, la faible perte de charge et la longueur d'installation très courte rendent le VRE Active adapté aux applications HVAC économes en énergie, nécessitant un contrôle précis du débit et une coupure étanche.

Caractéristiques techniques

• Plage de débit volumique : 27 – env. 4500 m³/h
• Rapport de contrôle : 10 : 1
• Plage de pression différentielle : jusqu'à 1000 Pa
• Fuite du boîtier selon DIN EN 1751 : Classe A (optionnellement Classe C)
• Obturation étanche selon DIN EN 1751 Classe 4 (DN 100 & 125 : Classe 3)
• Déviation de contrôle : max. 5 % de V
• Tailles [mm] : Ø 100 – 400
• Longueur d'installation [mm] : 135 – 420
