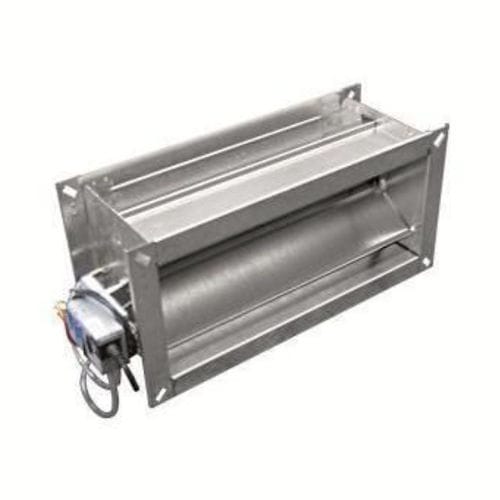

Régulateur de débit d'air VRF Active

Présentation
Les régulateurs de débit volumique VRF Active contrôlent un débit d'air constant ou variable dans des conduits rectangulaires des systèmes Comfort Air Technology, jusqu'à une coupure totale, indépendamment de la pression d'entrée. Disponibles avec principe de mesure dynamique (VRFactive) ou statique (VRFactive-s). Activation et commande avec alimentation électrique externe. Les sections de boîtier respectent les longueurs d'arête recommandées selon DIN EN 1505, permettant la plus grande section de passage possible dans des conditions d'installation restreintes. Boîtier à brides avec trous oblongs ; versions isolées avec écrous cage.

Principales caractéristiques

• Précision de régulation maximale dans la plage de faibles vitesses d'air grâce à l'amplification de la pression différentielle
• Conception économe en énergie : perte de charge minimale grâce au petit élément de pression différentielle
• Longueur d'installation très courte, insensible à l'écoulement d'entrée pour une intégration facile
• Construction optimisée avec une étanchéité élevée
• Disponible également avec mesure de pression différentielle statique – adapté aux laboratoires et aux hôpitaux

Effet puissant : mesure LTG ActiveControl par cartographie

• Précision de mesure maximale parmi les systèmes comparables à faibles vitesses d'air
• Combine des longueurs d'installation extrêmement courtes avec une précision de commande maximale en basses vitesses
• Insensible au flux incident grâce à l'acheminement d'air optimisé vers l'élément de mesure
• Écart maxi. 5 % au débit nominal (Vnenn)

Données techniques (résumé)

• Plage de débit volumique : 17 – env. 300 m³/h
• Rapport de réglage : 10:1
• Plage de pression différentielle : jusqu'à 1000 Pa
• Fuite de boîtier : DIN EN 1751 Classe C
• Étanchéité à la fermeture : DIN EN 1751 Classe 4 (200 x 100 : Classe 3)
• Déviation de régulation : max. 5 % par rapport au débit nominal (Vnenn)

Dimensions (L × l × H, mm)
200 × 100 – 1200 × 400
Longueur d'installation [mm] : 135 – 420

Construction / Options

• Versions de boîtier : acier galvanisé, revêtu, inox (option)
• Commande analogique ; BACnet (option) ; Modbus (option) ; commande bus analogique/numérique
• Principes de mesure : dynamique (pour air non pollué), statique (pour air pollué, option)
• Accessoires : silencieux SDE (option) ; MP (option) ; dispositif de réglage manuel (option) ; coquille isolante (option)

Spécifications techniques

• Nom / modèle : VRF Active
• Type : régulateur de débit volumique variable (principes de mesure dynamique et statique disponibles)
• Plage de débit : 17 – env. 300 m³/h
• Rapport de réglage : 10:1
• Plage de pression différentielle : jusqu'à 1000 Pa
• Fuite de boîtier : DIN EN 1751 Classe C
• Étanchéité à la fermeture : DIN EN 1751 Classe 4 (200 × 100 : Classe 3)
• Déviation de commande : max. 5 % par rapport au débit nominal (Vnenn)
• Dimensions (L × l × H mm) : 200 × 100 – 1200 × 400
• Longueur d'installation : 135 – 420 mm
• Matériaux / options : acier galvanisé, revêtu, inox (option) ; coquille isolante (option)
• Contrôle / interfaces : analogique ; BACnet (option) ; Modbus (option) ; commande bus analogique/numérique
• Accessoires / options : silencieux SDE (option) ; MP (option) ; dispositif de réglage manuel (option)
