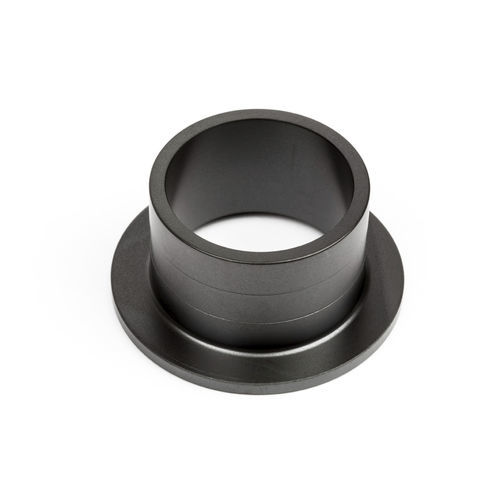

Polyimide en barre Meldin® 7021

en feuilleen tubeaéronautique

Aperçu
La série Meldin® 7000 est une polyimide thermodurcissable (base PI) conçue pour une stabilité dimensionnelle exceptionnelle à haute température. Les essais montrent une variation inférieure à 0,04 % après cyclage thermique entre 73°F (22,77°C) et 500°F (260°C) sur 48 heures. Certains grades (par ex. Meldin® 7022) présentent un coefficient de dilatation thermique proche de celui de l'aluminium. Les formulations peuvent inclure des charges pour ajuster les performances mécaniques, thermiques et tribologiques. La série est fabriquée par formage direct, ce qui améliore la rentabilité et la productivité en production industrielle.

Tribologie et auto-lubrification

• Les grades auto-lubrifiants Meldin® ne fondent pas sous fortes charges (P) ni hautes vitesses (V), contrairement au PTFE ou aux thermoplastiques classiques.
• Limites P × V : 300 000 psi·ft/min (10.5 W/mm²) en environnement sec ; au-delà de 1 000 000 psi·ft/min (35.0 W/mm²) en environnement lubrifié liquide ou graisseux.

Grades notables

• Meldin® 7022 : coefficient de dilatation thermique (CTE) extrêmement faible, comparable à l'aluminium.
• Meldin® 7021 : contient environ 15 % en poids de charges graphite pour l'auto-lubrification — adapté aux roulements haute température, joints, rondelles de poussée et autres composants faiblement usants.
• Autres grades (exemples) : Meldin® 7001, 7021, 7022, 7500 — offrant différents compromis entre stabilité thermo-oxydative, résistance à la traction, allongement, module en compression et CTE selon l'application.

Applications

• Pièces structurelles en aéronautique et applications industrielles nécessitant remplacement du métal et réduction de poids.
• Composants pour l'industrie des semi-conducteurs où la pureté et la stabilité dimensionnelle sont critiques (remplacement possible de l'aluminium, de la céramique et d'autres plastiques haute performance).
• Roulements haute température, joints, rondelles de poussée et autres pièces faiblement usantes exposées à de fortes températures.

Spécifications standard
Matériaux : Polyimide (base PI) — conçu pour des conditions extrêmes de température
Conditions d'utilisation : Température : -200°C à +315°C ; Résistance mécanique : ~40 MPa
Procédés de fabrication : Moulage par compression à chaud
Moulage isostatique
Formage direct
Caractéristiques : Contrôle des tolérances : ±10 µm (typ.)
Dimensions exemples : Tiges : (φ) 80 mm × (L) 1 m
Tubes : (φ) 10,5 mm × (L) 50 mm
Feuilles : (L,W) 300 mm × (T) 50 mm
Formes sur mesure : (L,W) 180 mm × (T) 50 mm

Caractéristiques / Spécifications techniques

• Stabilité dimensionnelle : variation <0,04 % après cyclage thermique de 73°F (22,77°C) à 500°F (260°C) sur 48 heures.
• Plage de température d'utilisation : -200°C à +315°C.
• Résistance mécanique : ~40 MPa.
• Méthodes de fabrication : moulage par compression à chaud, moulage isostatique, formage direct.
• Contrôle des tolérances : environ ±10 µm.
• Formes disponibles : tiges, tubes, feuilles et formes sur mesure (tailles indiquées ci-dessus).
• Grades et options : plusieurs grades de la série 7000 (ex. 7001, 7021, 7022, 7500) avec options de charges pour ajuster les propriétés mécaniques, thermiques et tribologiques.
