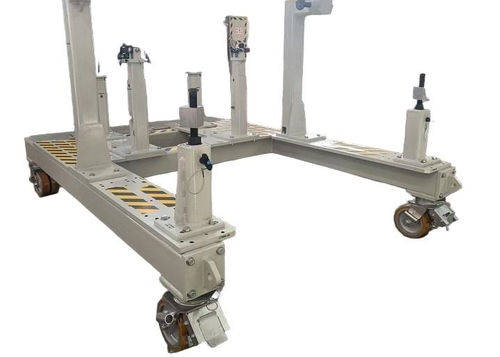

Berceau moteur en acier 856A1122G17

à turbine

Résumé
Support au sol certifié pour l'inspection des aubes de turbine et de compresseur sur moteurs CFM56-5B/-7B et LEAP-1A/1B. Conçu pour les flux MRO et les procédés d'essais non destructifs (END) en maintenance de turbofan commerciaux.

Vue d'ensemble
Le modèle 856A1122G17 est une fixation au sol certifiée conforme aux normes AS9100D et RTCA DO-160G. Il assure un positionnement précis et reproductible des aubes lors de révisions et contrôles périodiques, et facilite les contrôles ultrasonores et par pénétrant fluorescent pour soutenir la vérification de la navigabilité après maintenance selon FAA/EASA.

Construction et caractéristiques
Construction en acier allié haute résistance avec traitement anti-corrosion. Mâchoires de serrage réglables avec précision d'alignement ±0,02 mm, plateforme de travail pivotante et inclinable 360°, points de fixation intégrés pour équipements END ultrasonores et par pénétrant fluorescent, réglage de hauteur ergonomique (0,7–1,6 m) et rembourrage non marquant pour protéger les surfaces des aubes. Poids : 270 kg ; Dimensions (L×l×H) : 1750 × 1150 × 980 mm.

Mots-clés

• Junxun

Catégorie
Équipements de soutien au sol (GSE)

Caractéristiques techniques

• Identifiant modèle : 856A1122G17
• Application : Inspection des aubes de turbine et de compresseur pour moteurs CFM56-5B/-7B et LEAP-1A/1B
• Normes : AS9100D ; RTCA DO-160G ; conformité FAA/EASA
• Matériau : Acier allié haute résistance avec revêtement anti-corrosion
• Serrage : Mâchoires de serrage réglables, précision d'alignement ±0,02 mm
• Plateforme : Plateforme pivotante et inclinable 360°
• Fixation : Points de fixation intégrés pour outils END ultrasonores et par pénétrant fluorescent
• Hauteur (ergonomique) : 0,7–1,6 m (réglable)
• Rembourrage : Rembourrage non marquant
• Poids : 270 kg
• Dimensions (L×l×H) : 1750 × 1150 × 980 mm
• Cas d'utilisation : Révision, contrôles périodiques, flux END en MRO de turbofan
