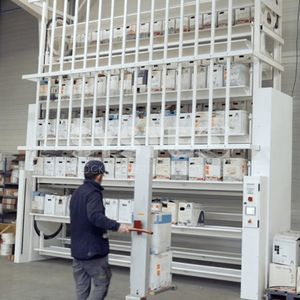

Système de stockage vertical

automatisépour l'aéronautique

Système de stockage rotatif

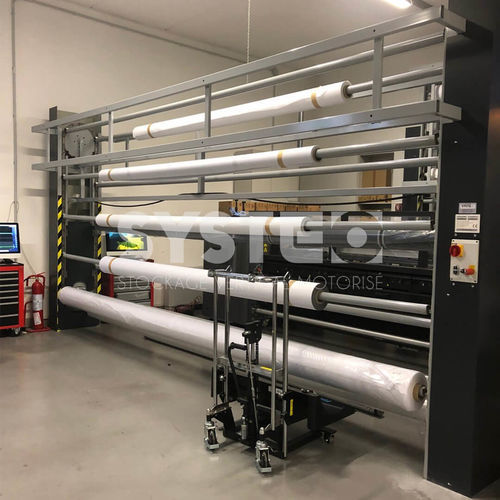

Carrousel vertical automatisé pour rouleaux et bobines : système de stockage rotatif conçu pour le stockage et la manutention automatiques de rouleaux et bobines, adapté aux revêtements de sol souples, aux matériaux techniques et aux rouleaux d'emballage/film.

Applications

• Revêtements de sol souples
• Matériaux techniques (fibre de verre, bâches, tôles revêtues, etc.)
• Rouleaux d'emballage et d'enrubannage
• Autres applications pour rouleaux / bobines

Mode de stockage
Les rouleaux ou bobines sont stockés sur un axe adapté correspondant au diamètre intérieur. Effectuer un calcul de charge pour déterminer le bon diamètre d'axe afin d'éviter la flexion. Le matériau peut être déroulé depuis le rouleau monté sur le carrousel par une machine de découpe ou d'inspection ou posé sur une table pour coupe en bout et matelassage. La position de l'axe est réglable sur la chaîne d'entraînement pour optimiser le stock. Disponible en configurations à boucle simple et multi-boucle selon la charge cumulée.

Options et accessoires (selon configuration)

• Cones de centrage
• Guide de bride
• Axe rouleau
• Sangles de maintien
• Support d'étiquette
• Régulateur de début/fin de cycle (selon charge globale)
• Rail de cellule
• Commande double avant/arrière
• Table de découpe manuelle ou automatique
• Système de mesure
• Bascule de déroulage
• Dévidoir sur roues (par ex. cylindre à manivelle)

Chargement / déchargement
Chargement ergonomique en partie basse à l'aide d'un chariot de manutention dédié ; plusieurs types de chariots disponibles, y compris des chariots de manutention à batterie.

Caractéristiques techniques

• 13 hauteurs disponibles
• 5 gammes disponibles selon le diamètre maximum
• 3 types de chaîne d'entraînement
• Capacité de charge maximale : 1000 kg
• Diamètre maxi du rouleau : 980 mm
• Longueur totale : 2 à 6,5 mètres
• Vitesse linéaire : 4 à 6.10 m/min (maximum)
• Commande : maintien (appui-maintenu) ou automatisée
• Alimentation : 220 V ou 380 V ; puissance moteur de 0.55 kW à 1.5 kW

Fiche technique (paramètres à fournir)

• Diamètre externe du rouleau
• Diamètre interne du rouleau
• Largeur maximale
• Poids maximal
• Quantité à stocker
• Utilisation simple ou double face
• Hauteurs disponibles
• Fourniture d'une table de découpe manuelle ou automatique
• Commande appui-maintenu ou automatisée
• Autres contraintes possibles (zone ATEX, système d'alimentation, etc.)

Avantages / points clés

• Facile d'utilisation : commande par appui-maintenu par défaut ; le carrousel tourne dans les deux sens
• Sûr à l'utilisation : hauteurs de chargement/déchargement ergonomiques pour réduire les risques pour le personnel
• Accès rapide : appui-maintenu ou saisie du code d'emplacement pour atteindre rapidement l'article
• Optimisation d'espace : valorise l'espace en hauteur du bâtiment
• Gestion des stocks : inventaires plus rapides ; intégrable avec ERP et WMS
• Adapté aux produits lourds et volumineux : solutions spécifiques pour chaque application

Caractéristiques / spécifications techniques

• Hauteurs disponibles : jusqu'à 13 hauteurs
• Gammes : 5 gammes selon le diamètre maximum
• Options de chaîne d'entraînement : 3 types
• Charge maximale par carrousel : 1000 kg
• Diamètre maximum du rouleau : 980 mm
• Options de longueur totale du carrousel : 2 m à 6,5 m
• Plage de vitesse linéaire : 4 à 6.10 m/min (maximum)
• Modes de commande : maintien (appui-maintenu) ou automatisé (PLC)
• Options d'alimentation : 220 V ou 380 V ; puissance moteur entre 0.55 kW et 1.5 kW
• Accessoires disponibles : cones de centrage, guide de bride, axe rouleau, sangles de maintien, porte-étiquette, régulateur de cycle, rail de cellule, commande double, table de coupe, système de mesure, bascule de déroulage, dévidoir, etc.
