Système de stockage vertical

automatiséà transtockeurpour l'aérospatiale

Présentation

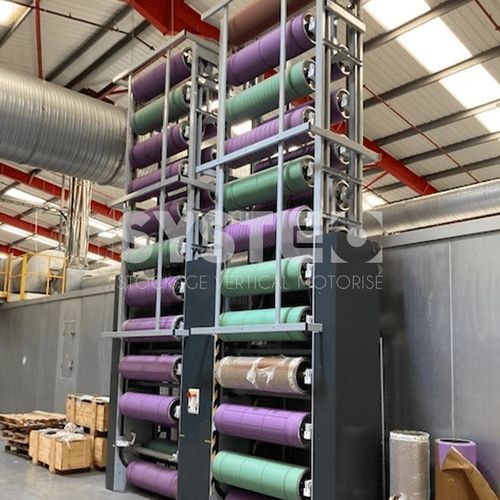

Système de carrousel vertical automatisé destiné aux cylindres d'impression et composants cylindriques similaires. Solutions configurables adaptées à différents diamètres et masses, intégrables aux équipements de manutention et aux systèmes de gestion de stock. Une fiche technique précise est nécessaire pour définir les points de maintien et garantir une manipulation sûre.

Applications

• Cylindres papier
• Cylindres à gaufrer
• Cylindres de laquage
• Cylindres de gravure
• Manchons
• Manchons PMS
• Anilox
• Autres composants cylindriques d'impression

Méthode de stockage
La fragilité de ces pièces impose un stockage suspendu par les extrémités (ou pointes) ou par un point de maintien spécifique. Un verrouillage intuitif sans outil facilite les opérations de chargement. Les carrousels peuvent être adaptés à la configuration du site et aux matériels de manutention existants pour réduire la manutention manuelle.

Options et accessoires

• Numérotation des niveaux de stockage
• Rail de cellule
• Enceinte complète
• Rail anti-vol amovible
• Arrière entièrement fermé
• Autres options suivant la configuration

Chargement / déchargement

• Solutions adaptées : chariot de manutention
• Gerbeur
• Chariot mobile
• Autres équipements de manutention selon site

Caractéristiques

• Facile d'utilisation : commande par maintien du bouton ; rotation dans les deux sens
• Sécurisé : hauteur de travail ergonomique pour le chargement/déchargement réduisant les risques pour les opérateurs
• Accès rapide : maintien du bouton ou saisie du code d'emplacement pour atteindre rapidement l'article requis
• Optimisation de l'espace : valorise l'espace aérien du bâtiment
• Gestion des stocks : facilite les inventaires ; intégrable aux systèmes ERP et WMS
• Adapté aux produits lourds et encombrants : configurations spécifiques selon l'application

Caractéristiques techniques (résumé)

• Deux gammes disponibles selon le diamètre maximal
• Poids maximal : selon configuration
• Diamètre maximal pris en charge : 450 mm
• Hauteurs disponibles : de 3 m à 6,2 m
• Longueurs totales : de 2 m à 6,5 m
• Vitesse de translation linéaire : 3,94–4,27 m/min (max)
• Modes de commande : maintien du bouton ; commande automatisée via écran tactile/PLC
• Alimentation électrique : 220 V ou 380 V ; puissance moteur 0,5–1,5 kW
