Système de stockage vertical

automatisémultiniveaupour l'aérospatiale

Présentation
Système de stockage par carrousel vertical automatisé conçu pour projecteurs et spotlights. Convient pour projecteurs de théâtre, projecteurs à profil, projecteurs asymétriques, projecteurs d'inondation, PARS et luminaires similaires. Chaque unité utilise un rail suspendu adapté à la longueur totale et au poids cumulé ; les projecteurs sont fixés manuellement lors du chargement. La capacité de stockage est déterminée par la hauteur et la longueur totales du carrousel.

Applications

• Projecteurs de théâtre
• Projecteurs à profil
• Projecteurs asymétriques
• Projecteurs d'inondation
• ACP 1001/ADB
• C101-C201/ADB
• PC1000/2000
• Robert Juliat fresnels 611/613/614/713/714
• PARS et luminaires similaires

Méthode de stockage

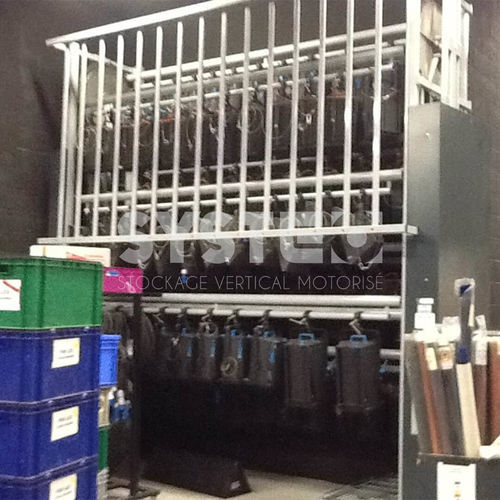

Chaque projecteur est suspendu sous un rail suspendu similaire à une barre d'échafaudage de théâtre. Les rails et points de suspension sont configurés par projet pour correspondre au poids cumulé et aux longueurs produits. La densité de stockage dépend de la hauteur du carrousel et de la longueur totale du rail.

Options et accessoires (selon configuration)

• Rail cellulaire
• Carénage complet
• Rail antivol amovible
• Panneau arrière entièrement fermé
• Autres accessoires selon la configuration du projet

Chargement / déchargement
Le chargement et le déchargement s'effectuent manuellement en positionnant le rail requis à une hauteur de travail ergonomique via commandes manuelles ou automatisées. Compatible avec les installations multi-niveaux (par exemple intégration mezzanine).

Modes de commande et d'exploitation
Commande standard : bouton maintenu pour amener le carrousel en position souhaitée ; rotation possible dans les deux sens. Modes automatisés optionnels : automatisation pilotée par PLC, écran tactile avec saisie de code d'emplacement ou intégrations de télécommande.

Avantages clés produit

• Utilisation simple : commande maintien ou saisie du code d'emplacement pour un accès direct
• Manipulation ergonomique : hauteur d'accès ajustable pour un chargement/déchargement sûr
• Accès rapide : récupération rapide des luminaires individuels
• Optimisation de l'espace : utilisation efficace du volume en hauteur du bâtiment
• Intégration des stocks : accélère l'inventaire et peut s'interfacer avec ERP/WMS
• Adapté aux charges lourdes/volumineuses : suspensions et supports configurables selon l'application

Fiche technique (résumé)
L'empreinte au sol, le nombre requis de projecteurs ou les mètres linéaires de stockage, la répartition par type de projecteur et les contraintes d'installation sont évalués par projet pour définir la configuration finale.

Caractéristiques techniques

• Hauteurs disponibles : 6 hauteurs sélectionnables
• Hauteur maximale du projecteur : 850 mm
• Poids maximal par niveau : spécifié selon la configuration en fonction de la largeur utilisable
• Longueur totale : 3 à 5 mètres
• Hauteur totale : 4 à 8 mètres
• Vitesse linéaire : env. 5 m/min
• Commande : maintien (standard) ou automatisée (option)
• Alimentation : 220 V – 0,55 kW
• Capacité de stockage : dépend de la hauteur et de la longueur totales du carrousel et de la configuration du projet
