Transpondeur mode S TT23

ADS-Bpour avionTSO

Présentation
Les transpondeurs compacts Mode S Trig TT23 et TT23G offrent les fonctions d'un transpondeur Classe 1 dans un encombrement réduit. Le TT23 est compatible ADS‑B Out lorsqu'il est connecté à une source GPS certifiée externe ; le TT23G intègre un GPS certifié (ETSO‑C199) pour une solution ADS‑B Out intégrée.

Caractéristiques clés

• Format compact : s'installe dans un trou d'instrument de 57 mm ou un montage compact
• Profondeur d'installation minimale pour optimiser l'espace avant et arrière panneau
• Encodeur d'altitude intégré dans la tête de commande (TC20)
• TT23G avec GPS interne certifié ETSO‑C199
• Certifié pour les vols IFR et VFR
• Rétroéclairage réglable et tête de commande résistante aux éclaboussures
• Faible consommation et pas de ventilateur requis
• Certifications EASA ETSO et FAA TSO incluant TSO‑C166b (ADS‑B 1090ES)
• Approbations Free European Minor Change et disponibilité STC FAA pour certains avions

Conception produit

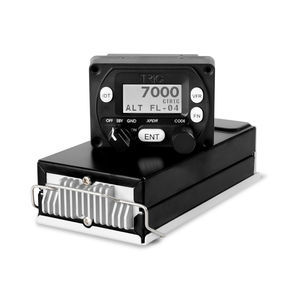

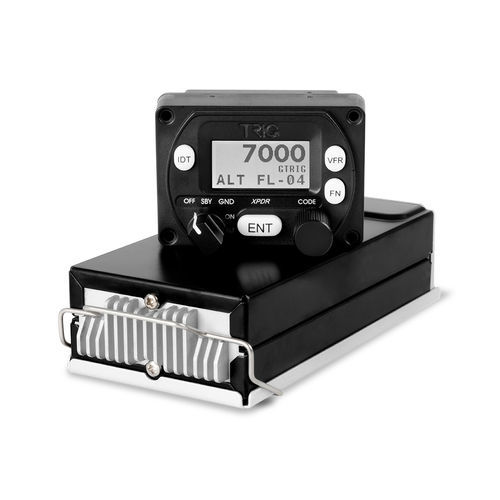

Le système se compose d'une tête de commande compacte (TC20) avec encodeur intégré et d'une unité transpondeur séparée pouvant être installée ailleurs dans la cellule. La profondeur de la tête est de 54 mm et s'insère dans un trou rond de 57 mm (2¼") ou un montage compact ; le kit d'installation est fourni. L'afficheur est lumineux, lisible et dimmable manuellement.

Puissance d'émission et ADS‑B
Puissance nominale du transmetteur : 250 W au connecteur (Classe 1). Le TT23/TT23G répond aux exigences ADS‑B Out 1090ES (TSO‑C166b). Le TT23 nécessite un GPS certifié externe pour ADS‑B Out ; le TT23G utilise son GPS ETSO‑C199 interne.

Sources de position compatibles

• TN72 — source de position ADS‑B économique pour équipement volontaire
• TN70 — adaptée aux avions certifiés Part 23 nécessitant une source TSO‑C145

Versions

• TT23 — Classe 1 Mode S et 1090ES ; ADS‑B Out avec GPS certifié externe ; Puissance 250 W ; Réf. commercial 02627‑00‑01
• TT23G — Classe 1 Mode S et 1090ES ; GPS ETSO‑C199 intégré pour ADS‑B Out ; Puissance 250 W ; Réf. commercial 02629‑00‑01

Contenu de la boîte

• Garantie de deux ans (à partir de la date d'installation)
• Manuels d'installation et d'utilisation (anglais, allemand et français)
• Kit d'installation incluant supports plastiques pour montages ronds
• Plateau et fixations
• Formulaire EASA 1

Caractéristiques techniques

• Type : Transpondeur Classe 1 Mode S niveau 2, ADS‑B Classe B1S
• Certifications : TT23 — ETSO C88a, C112e, 2C112b, C166b ; TSO C88b, C112c
• Certifications : TT23G — ETSO C88a, C112e, 2C112b, C166b, C199 ; TSO C88b, C112c
• Conformité : ED‑73E, ED‑14G, DO‑160G, DO‑260B, DO‑178C, DO‑178B, DO‑254 Niveau C
• Tension d'alimentation : 11–33 V DC
• Consommation typique (14 V) : TT23 veille 0,15 A / actif 0,28 A ; TT23G veille 0,15 A / actif 0,34 A
• Puissance nominale émetteur : 250 W au connecteur
• Température de fonctionnement : transpondeur −40 °C à +70 °C ; commande −20 °C à +55 °C
• Poids (boîtier) : TT23 300 g ; TT23G 315 g ; Tête de commande (TC20) 90 g
• Dimensions (commande) : H 44 × L 63 × P 54 mm ; transpondeur en plateau H 37 × L 64 × P 149 mm
