Antenna per aereo Poseidon

per droneGPSsatellite

Descrizione

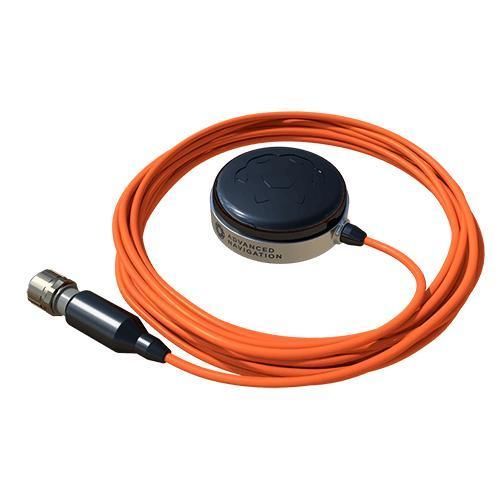

Poseidon è un'antenna GNSS sottomarina progettata per veicoli subacquei che necessitano di ottenere un fix GNSS quando emergono. L'antenna è multifrequenza e adatta a imbarcazioni marine esposte a condizioni severe non compatibili con una normale antenna GPS. È in grado di ricevere correzioni L-Band per fornire un posizionamento accurato in mare. L'antenna è leggera, compatta, resistente alla corrosione e può sopportare profondità fino a 3000 metri.

Caratteristiche

• Classe di profondità 3000 m: progettata per profondità fino a 3000 metri, consentendo il montaggio permanente su veicoli subacquei per immersioni profonde.
• Multi-costellazione: supporta GPS L1/L2/L5, GLONASS G1/G2/G3, GALILEO E1/E5, BeiDou B1/B2 e servizi di correzione L-Band.
• Sistemi SBAS supportati: WAAS, EGNOS, MSAS, GAGAN, QZSS.
• Alte prestazioni: design RF avanzato per ottenere elevate prestazioni di posizionamento in condizioni marine difficili; in grado di respingere alti livelli di interferenze e multipath.
• Design compatto: una delle antenne GNSS con classificazione di profondità più compatte sul mercato con design integrato, compatto e leggero.

Download (nessun link incluso)
Scheda tecnica: Versione 2.1 (27 Sep 2021). Manuale di riferimento: Versione 2.0 (17 Dec 2016). Modello 3D: Versione 12.0 (19 Feb 2018). Modello 3D del connettore bulkhead: Versione 2.0 (19 Feb 2018).

Specifiche tecniche

• Sistemi di navigazione supportati: GPS L1/L2/L5; GLONASS G1/G2/G3; GALILEO E1/E5; BeiDou B1/B2; correzioni L-Band.
• Sistemi SBAS supportati: WAAS, EGNOS, MSAS, GAGAN, QZSS.
• Guadagno elemento antenna: 4 dBiC.
• Polarizzazione: polarizzazione circolare destrorsa.
• Guadagno LNA: 28 dB.
• Reiezione fuori banda: < 1050 MHz : > 45 dB; < 1125 MHz : > 30 dB; > 1350 MHz : > 45 dB; < > 1450 MHz : > 30 dB; > 1690 MHz : > 30 dB; > 1730 MHz : > 40 dB.
• Rumore: < 2 dB.
• Tensione di alimentazione: 2,5 a 16 V DC.
• Assorbimento: 20 mA (tipico); 25 mA (massimo).
• Protezione ESD: 15 kV scarica aria.
• Dimensioni: diametro 67 mm x 23 mm.
• Lunghezza cavo: 3 m.
• Temperatura di esercizio: -40 °C a 85 °C.
• Peso: 320 grammi.
• Materiale della scocca: acciaio inossidabile 316.
• Conforme RoHS: Sì.
• Urto: verticale 50 g; orizzontale 30 g.
• Pressione massima / Classe di profondità: 300 bar (3 000 m).
