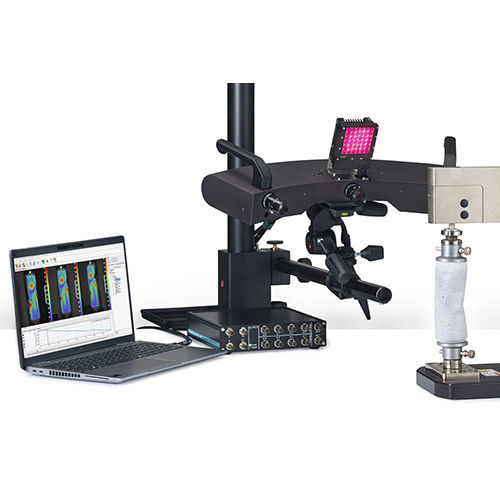

Correlatore digitale TestDIC

Il TestDIC è un sistema DIC a 3 telecamere a configurazione fissa che può essere utilizzato per; tutti i tipi di prove (quasi) statiche, tra cui: trazione monoassiale, compressione, taglio, flessione, FLC, rigonfiamento e trazione biassiale. prove di carico oscillatorio (ad esempio, prove cicliche, di fatica e di meccanica della frattura), analisi delle vibrazioni (frequenza di eccitazione <20 Hz) e analisi del movimento (velocità dell'oggetto di prova <0,3 m/s) Il TestDIC è un sistema "fixed-setup", in cui le telecamere sono montate in modo permanente all'interno dell'unità del sistema e gli obiettivi (standard) sono forniti pre-regolati (sia nella messa a fuoco che nell'apertura). Il vantaggio di utilizzare il TestDIC è che non è necessario regolare le telecamere e/o gli obiettivi per un determinato test. Inoltre, non è necessario eseguire la calibrazione della proiezione ogni volta, prima di utilizzare una nuova configurazione di prova, poiché la configurazione di prova del DIC rimane invariata. Il TestDIC è progettato per misurare un campo visivo (FoV) (H x V) di 25 x 20 cm con le lenti standard in dotazione di f= 16 mm. Nel TestDIC sono incorporati due puntatori laser che aiutano l'utente a regolare la corretta distanza dall'oggetto (DtO), impostata a 50 cm. Nel punto di intersezione (cross-over) tra i due puntatori laser, è stata impostata la distanza e il punto di messa a fuoco corretti.
