Correlatore digitale MulticamDIC

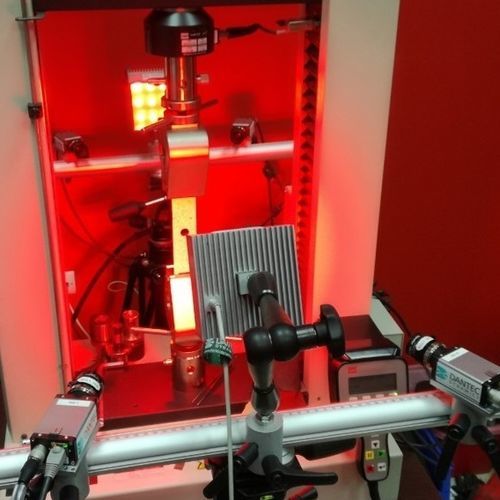

Il MulticamDIC è un sistema di misura combinato, stereo-rig array, a correlazione digitale di immagini (DIC), composto da 4 o più (fino a 16) telecamere USB3 o GigE. Questo sistema di misura avanzato e specifico per l'applicazione offre agli ingegneri di collaudo la possibilità di eseguire test di superficie su larga scala e complessi (contornati) di sotto-(componenti) e strutture. Uno dei vantaggi principali dell'utilizzo di un sistema MulticamDIC è che il campo visivo (FoV) può essere esteso a più m2 (fino a circa 25-30 m2), utilizzando la vista aggiuntiva fornita da più telecamere (senza ridurre la precisione spaziale). Ciò consente una visualizzazione completa delle misure di interi componenti, oggetti e strutture. In un sistema MulticamDIC, le telecamere possono essere disposte liberamente in un array raggruppato, invece di essere disposte a coppie. Ad esempio, l'area FoV di un sistema MulticamDIC (a 16 telecamere) può essere ampliata fino a 8 volte, rispetto al FoV fornito da un singolo sistema DIC stereo-rig (con la stessa risoluzione spaziale). Utilizzando il sistema MulticamDIC, è possibile disporre, configurare e impostare più telecamere in un array raggruppato per applicazioni specifiche di test sui materiali. Ad esempio: un array monofacciale (planare) può essere configurato per la verifica di superfici complesse e su larga scala (contornate) (ad esempio, ali, pale, travi e pareti), un array monofacciale (cilindrico/sferico) può essere configurato per il collaudo di superfici rotonde/cilindriche/sferiche (ad esempio, per cilindri pressurizzati o oggetti gonfiati), e un array bifacciale (bi-planare) può essere configurato per la verifica della deformazione reale attraverso la misurazione della sezione trasversale
