Correlatore digitale con telecamera CMOS FlexDIC

correlazione 3D

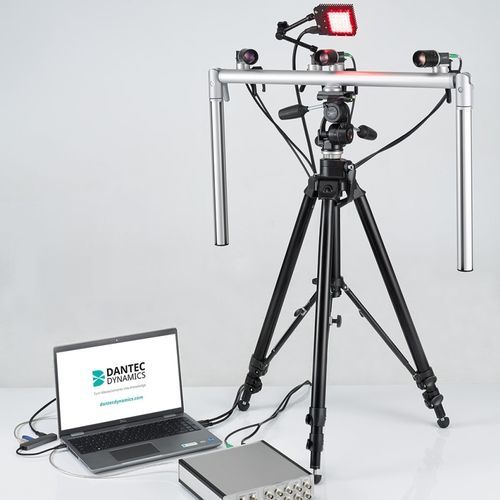

Il FlexDIC è un sistema di misura a correlazione digitale d'immagine (DIC) progettato come strumento industriale e accademico flessibile, robusto e multifunzionale per un'ampia gamma di applicazioni di prova dei materiali e di analisi del movimento. Questo sistema di facile utilizzo è in grado di soddisfare tutte le esigenze di prova, consentendo a qualsiasi utente di eseguire rapidamente misure accurate e precise di spostamento, contorno (forma), deformazione e quantità cinematiche (discrete) di punti tracciati. Il FlexDIC è completamente modulare e può essere aggiornato con lenti aggiuntive, target di calibrazione, sistemi di illuminazione e anche con telecamere aggiuntive, trasformando il sistema in un sistema MulticamDIC. Il FlexDIC è un sistema completo e completamente attrezzato, fornito (come standard) con un PC portatile, un controller DAQ, obiettivi, target di calibrazione, supporti e un treppiede. Le prestazioni di misura vengono sfruttate utilizzando telecamere CMOS 1x, 2x o 3x con tecnologia di visione USB3 o GiGE. (Un sistema FlexDIC standard consiste in un sistema a 3 telecamere). Il sistema può funzionare in modalità DAQ Triggered o Master/Slave. Utilizzando il controller DAQ, il FlexDIC può leggere fino a 8x segnali analogici +/-10V (ad esempio per una cella di carico o un LVDT). Consente inoltre di leggere fino a 2 uscite analogiche da Istra4D (richiede il modulo di valutazione della correlazione in tempo reale DSM 32015: Istra4D). Questo sistema di facile utilizzo è in grado di soddisfare tutte le esigenze di prova, consentendo a qualsiasi utente di eseguire rapidamente misure accurate e precise di spostamento, contorno (forma), deformazione e quantità cinematiche (discrete) dei punti tracciati. Le possibili applicazioni per le prove sui materiali e l'analisi del movimento includono: tensione semplice e quasi statica, compressione, instabilità
