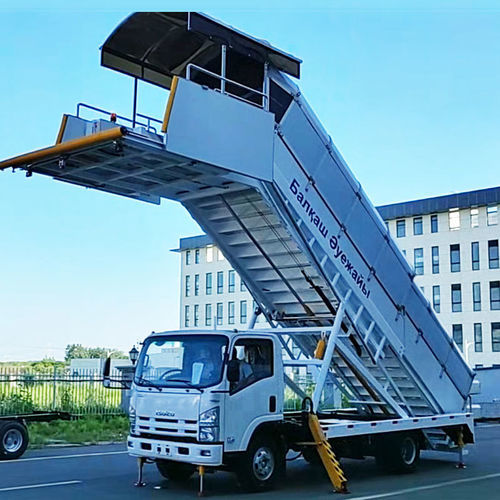

Scala di accesso WTJ5060JKT

di imbarcosemoventemobile

Descrizione
Le scale passeggeri diesel WTJ5060JKT sono attrezzature di supporto a terra progettate per l'imbarco e lo sbarco dei passeggeri con altezze delle porte cabina da 2400 mm a 5800 mm. Compatibili con un'ampia gamma di aeromobili (A300–A340, A318–A321, B737, B757, B767, B777, B787, ecc.). Il progetto è coperto dal brevetto nazionale ZL 2007 2 0039192.2 e integra una piattaforma elevatrice per i passeggeri.

Applicazioni

• Operazioni di imbarco/sbarco in aeroporti e piazzali remoti
• Adatte per aeromobili a fusoliera stretta e alcuni widebody elencati
• Progettate per handler e operatori aeroportuali che necessitano di una piattaforma mobile con capacità fino a 60 passeggeri

Parametri tecnici principali

• Modello: WTJ5060JKT
• Tipo di telaio: Qingling (QL1070A1KAY)
• Motore: Isuzu 4KH1-TCG40 — potenza max 88 kW @ 3000 rpm
• Dimensioni complessive (L × P × A): 7675 × 2450 × 3870 mm
• Passo: 3815 mm
• Peso lordo veicolo: 6700 kg
• Intervallo altezza piattaforma: 2400 mm (min) – 5800 mm (max)
• Estensione piattaforma: 0–300 mm
• Piattaforma fissa (L × P): 2800 × 1800 mm
• Configurazione scala: 15 pioli fissi; 13 gradini elevabili; 1 gradino rotante
• Capacità massima passeggeri: 60 persone
• Angolo massimo di inclinazione: 39,5°
• Dimensioni gradino (P × L × A): 270 × 1500 × 180 mm
• Altezza minima da terra: 160 mm

Componenti principali

• Telaio: QL11009KARY
• Motore: 4KH1-TCG40 (Isuzu)
• Trasmissione: MLD-6Q
• Pompa ingranaggi: CB-E50
• Cilindro di sollevamento: WTJ5060JKT-0403000
• Cilindro di supporto piede: WT15060JKT-0107000
• Ponte sterzo: F033
• Transaxle: R066
• Pompa a mano: SB-20
• Pompa elettrica principale: 800601632
• Pneumatici anteriori/posteriori: 235/75R17.5-14PR

Certificazioni e produttore
Brevetto nazionale: ZL 2007 2 0039192.2. Marchio: TIANYI GSE — produttore: Jiangsu Tianyi Aviation Industry Co., Ltd. Per richieste tecniche o ricambi utilizzare i codici dei componenti indicati.
