Scala di accesso JSTY5070KTE

di imbarcomobilesemovente

Panoramica
JSTY5070KTE è una scala d'imbarco passeggeri totalmente elettrica progettata per operazioni a terra aeroportuali. Basata sul telaio elettrico Qingling EV100 classe II (QL1070BEVECHA2Y), offre ampia corsa di sollevamento e capacità fino a 88 passeggeri. I componenti principali utilizzano parti di marchi riconosciuti (controller VCU02, motore di trazione YTD060W23, controller motore KTZ50X35S), garantendo compatibilità con i tipi di aeromobile nazionali e conformità ai requisiti di servizio a terra.

Standard di prodotto

• IATA AHM 920 — Dettagli funzione ascensore passeggeri motorizzato
• MH/T6029-2014 — Scala di imbarco passeggeri
• EN12312-1 — Requisiti specifici per attrezzature di terra dell'aviazione — scala di imbarco
• GB/T 18488-2006 — Motore per veicoli elettrici e relativo controller
• GB/T 24347-2009 — Convertitore DC/DC per veicoli elettrici
• GB/T 18384-2001 — Requisiti di sicurezza per veicoli elettrici
• GB/T 18487-2001 — Sistema di ricarica conduttiva per veicoli elettrici
• GB/T 20234-2015 — Dispositivi di collegamento per ricarica conduttiva dei VE
• Protocollo di comunicazione per caricabatterie conduttivi off-board e BMS
• DB11/Z993-2013 — Specifica tecnica per sistema di gestione e servizio remoto VE

Principali indicatori di prestazione

• Intervallo altezza ascensore passeggeri: 2150–4800 mm (telaio QL1070BEVECHA2Y)
• Profondità piattaforma: 4150 mm; larghezza piattaforma superiore: 2200 mm
• Profondità × larghezza × altezza gradino: 292 mm × 1500 mm × 192 mm
• Capacità passeggeri: 88 persone
• Dimensioni complessive (L×W×H): 7450 × 2500 × 3600 mm; massa a vuoto: 7550 kg
• Interasse: 3360 mm; passo anteriore/posteriore: 1685/1525 mm
• Potenza motore di trazione: 60 kW; velocità max: 80 km/h; velocità minima stabile: 0,7 km/h
• Tensione di assemblaggio: 618,24 V; energia totale immagazzinata: 106,95 kWh; densità energetica batteria: 153,84 Wh/kg
• Intervallo di temperatura operativa: -35 a 65 °C
• Autonomia/valori operativi riportati per diverse tipologie di aeroporto

Immagini aggiuntive

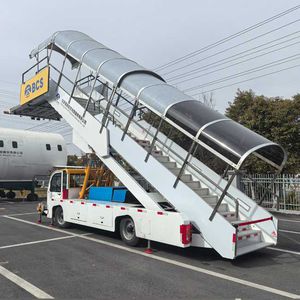

Fotografie rappresentative fornite che mostrano la scala da più angolazioni e illustrano la disposizione della piattaforma, i gradini, l'interfaccia con il telaio e gli accessi.

Specifiche tecniche

• Modello: JSTY5070KTE
• Tipo: scala d'imbarco passeggeri completamente elettrica, mobile
• Telaio: Qingling EV100 elettrico classe II (QL1070BEVECHA2Y)
• Intervallo di sollevamento: 2150–4800 mm
• Profondità piattaforma: 4150 mm; larghezza piattaforma superiore: 2200 mm
• Dimensioni gradini: 292 mm × 1500 mm × 192 mm
• Corsa piattaforma: 0–400 mm; angolo massimo scala: 37,5°; altezza minima da terra: 160 mm
• Capacità passeggeri: 88 persone
• Dimensioni (L×W×H): 7450 × 2500 × 3600 mm; massa a vuoto: 7550 kg
• Interasse: 3360 mm; pneumatici: 7.00R16 14PR
• Motore di trazione: YTD060W23; potenza: 60 kW; controller: KTZ50X35S
• Componenti idraulici e pompa di emergenza specificati nella scheda tecnica
• Tensione di assemblaggio: 618,24 V; energia totale immagazzinata: 106,95 kWh
• Intervallo di temperatura operativa: -35–65 °C
• Standard applicabili: IATA AHM 920, MH/T6029-2014, EN12312-1 e norme GB/T correlate
