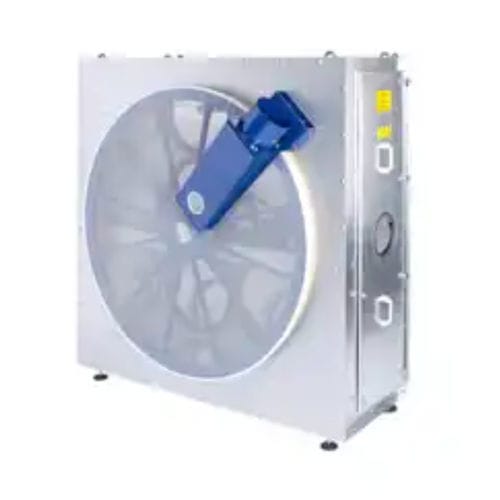

Filtro ad aria TVM series

a disco

Panoramica
Il prefiltro TVM è un'unità di filtrazione grossolana rotativa progettata per separare fibre e particelle grossolane da un flusso d'aria primario. Un disco filtrante a rete a flusso passante trattiene il materiale grossolano mentre un ugello di aspirazione fisso pulisce continuamente il mezzo filtrante. I materiali separati vengono convogliati verso un separatore secondario mediante una ventola di trasporto.

Vantaggi della rete a flusso passante per la filtrazione grossolana

• Alta permeabilità all'aria per ridurre le perdite di carico
• Maglie selezionabili per adattarsi al materiale da separare
• Separazione netta delle frazioni grossolane
• Operazione semplice e bassa manutenzione

Vantaggi del prefiltro LTG TVM

• Unità filtrante rigenerativa con pulizia continua
• Nessuna fluttuazione di pressione nel sistema di estrazione
• Installazione salvaspazio grazie al design a disco compatto
• Velocità di faccia ottimale tramite dimensionamento preciso al volume d'aria totale
• Elementi di trasmissione minimamente sporchi; accesso facilitato lato gas puliti
• Sostituzione agevole del mezzo filtrante
• Perdita di pressione minimizzata grazie al percorso di flusso ottimizzato
• Versioni antistatiche e ATEX disponibili

Dati tecnici (tabella)
Tipo | Temperatura del fluido convogliato [°C] | Diametro del disco filtrante [mm] | Portata d'aria [m³/h] | Potenza motore [kW]
TVM CDF | +5 a +200 | 1 400 | 13 000 - 35 000 | 0,12
TVM 15 | +5 a +200 | 1 500 | 15 000 - 40 000 | 0,25
TVM 20 | +5 a +200 | 2 000 | 20 000 - 70 000 | 0,25
TVM 25 | +5 a +200 | 2 500 | 50 000 - 135 000 | 0,25

Caratteristiche / specifiche tecniche

• Funzione: Filtrazione grossolana con mezzo filtrante rotante e pulizia continua tramite ugello di aspirazione fisso
• Mezzo filtrante: Reti a flusso passante con dimensioni di maglia selezionabili
• Design: Disco compatto, montaggio lato gas puliti per accesso facilitato
• Pulizia: Continua, rigenerativa (assenza di fluttuazioni di pressione nell'estrazione)
• Gamma di prestazioni: Esempi da 13 000 m³/h fino a 135 000 m³/h a seconda del tipo
• Gamma di temperatura: +5 a +200 °C
• Diametri disco filtrante: 1 400 mm a 2 500 mm a seconda del tipo
• Potenza motore (esempi): 0,12 kW a 0,25 kW a seconda del tipo
• Opzioni: Versioni antistatiche e ATEX disponibili
