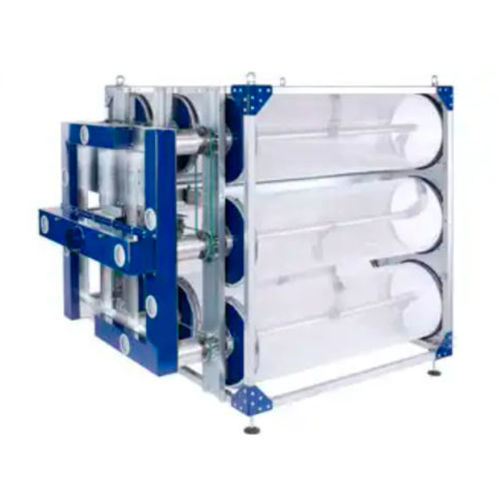

Filtro ad aria CDF series

a tamburo

Panoramica del prodotto
Il CompactDrum Filter CDF di LTG è progettato per la filtrazione fine delle polveri nel flusso d'aria primario. L'aria attraversa tamburi filtranti fissi dall'interno verso l'esterno ed è estratta continuamente da ugelli di aspirazione a contatto con la superficie filtrante. Gli ugelli eseguono un movimento rotatorio e un movimento traslatorio sovrapposto per garantire l'estrazione completa della superficie del tamburo. La polvere separata viene convogliata tramite un ventilatore del circuito secondario verso un separatore ed eliminata dal processo. Tutti i componenti funzionali e gli organi di trasmissione sono collocati nell'involucro sul lato del gas pulito per facilitare l'accessibilità e la sicurezza operativa.

Vantaggi

• Unità filtrante rigenerativa
• Alta densità di potenza con elevato carico di superficie filtrante
• Assenza di fluttuazioni di pressione nel sistema di estrazione grazie alla pulizia continua
• Filtrazione efficiente e buona densità di potenza grazie ai materiali filtranti selezionati
• Lunga vita utile dei materiali filtranti
• Sostituzione agevole dei materiali filtranti
• Minori esigenze di manutenzione poiché gli elementi di trasmissione si trovano sul lato del gas pulito
• Installazione salvaspazio grazie al design compatto
• Costruzione su telaio per stabilità strutturale
• Versioni antistatiche e ATEX disponibili
• Versione ad alta temperatura (CDF-t) disponibile

Dati tecnici (tabella)

• Tipo | Temperatura del mezzo trasportato [°C] | Superficie filtrante [m²] | Diametro del disco filtrante [mm] | Volume d'aria [m³/h] | Potenza di azionamento [kW]
• CDF-2 | +5 a +60 | 5 | 550 | 9 000 | 2×0,12
• CDF-4 | +5 a +60 | 10 | 550 | 18 000 | 2×0,12
• CDF-8 | +5 a +60 | 16 | 450 | 30 000 | 2×0,12

Note tecniche aggiuntive

• A seconda della portata d'aria richiesta, più unità CDF possono essere disposte modularmente affiancate e impilate.
• Come parte del sistema di filtrazione modulare LTG, il CDF può essere combinato con il pre-filtro TVM-CDF.
• È disponibile la versione CDF-t per applicazioni ad alta temperatura.

Specifiche tecniche

• Brand: LTG
• Denominazione commerciale / modello: CompactDrum Filter CDF
• Varianti: CDF-2, CDF-4, CDF-8
• Intervallo di temperatura del mezzo: +5 a +60 °C
• Superficie filtrante: CDF-2 = 5 m², CDF-4 = 10 m², CDF-8 = 16 m²
• Diametro del disco filtrante: CDF-2 = 550 mm, CDF-4 = 550 mm, CDF-8 = 450 mm
• Portata d'aria: CDF-2 = 9 000 m³/h, CDF-4 = 18 000 m³/h, CDF-8 = 30 000 m³/h
• Potenza di azionamento: 2×0,12 kW (per i tipi elencati)
• Concetto filtrante: Unità rigenerativa con pulizia continua tramite ugelli di aspirazione rotanti/traslanti
• Costruzione: Tutti i componenti e gli organi di trasmissione sul lato gas pulito per accessibilità e sicurezza
• Versioni disponibili: Antistatica, ATEX, alta temperatura (CDF-t)
• Installazione: Possibilità di disposizione modulare; combinabile con prefiltro TVM-CDF
• Manutenzione: Lunga durata dei materiali; sostituzione semplice; esigenze di manutenzione ridotte
