Filtro ad aria TF series

a tamburo

Panoramica

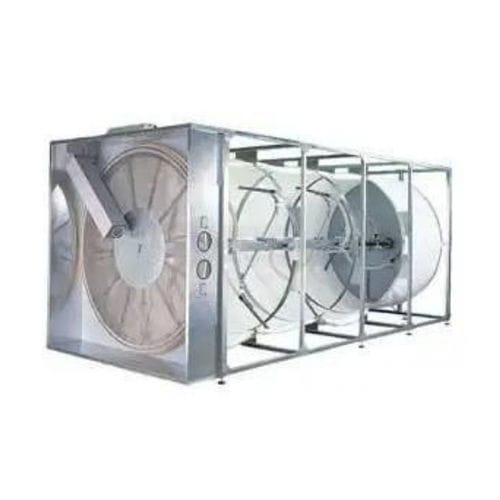

Il filtro a tamburo LTG TFB è progettato per la filtrazione fine delle polveri in correnti d'aria ad alto volume. L'unità costituita dal filtro a tamburo TFB e dal prefiltro TVM è denominata TFC e rimuove, oltre alle polveri, particelle più grossolane come le fibre dal flusso d'aria primario. A differenza del LTG Compact Drum Filter, il TFB impiega un unico grande tamburo filtrante fisso la cui lunghezza è modulare. L'aria attraversa il tamburo dall'interno verso l'esterno ed è costantemente aspirata da ugelli di suzione che toccano la superficie del tamburo. Questi ugelli eseguono un movimento rotazionale con un movimento traslazionale sovrapposto per estrarre l'intera superficie filtrante. La polvere separata viene convogliata a un separatore tramite un ventilatore di trasporto nel circuito secondario. Tutti i componenti funzionali e le parti di azionamento sono posizionati sul lato aria pulita dell'involucro per migliorare l'affidabilità e la sicurezza operativa.

Benefici principali

• Alta efficienza di filtrazione
• Elevata permeabilità dell'aria
• Design modulare per un adattamento preciso all'applicazione
• Funzionamento con bassa manutenzione

Vantaggi e caratteristiche costruttive

• Masse in movimento inferiori rispetto ai sistemi con tamburo rotante
• Camera filtrante pulita e idoneità all'installazione in ambienti produttivi grazie al flusso aria dall'interno verso l'esterno
• Azionamento accessibile dal lato aria pulita
• Concetto di filtro rigenerativo con pulizia continua — nessuna fluttuazione di pressione
• Pulizia in campo a bassa pressione
• Lunghezza del tamburo modulare per adeguare con precisione il volume d'aria totale
• Ingombro ridotto grazie al disco prefiltro integrato
• Assenza di depositi di polvere tra prefiltro e tamburo filtrante
• Funzionamento a risparmio energetico per basse perdite di carico
• Nessuna necessità di tenuta su parti rotanti tra lato polvere e aria pulita
• Struttura scheletrica compatta, facile da installare e manutenere
• Varietà di mezzi filtranti collaudati con alta efficienza, bassa resistenza e lunga durata
• Basso consumo energetico del ventilatore di estrazione grazie alla bassa portata richiesta dai piccoli ugelli
• Vari mezzi per il prefiltro disponibili per regolare l'effetto filtrante
• Camera filtrante accessibile per ispezione durante il funzionamento, senza arresto
• Versione antistatica disponibile

Dati tecnici (tabella)
Tipo | Temperatura del mezzo trasportato [°C] | Superficie filtrante [m²] | Diametro del disco filtrante [mm] | Volume d'aria [m³/h] | Potenza motore [kW]
TFB 15 | +5 a +60 | 6 - 19 | 1 500 | 80 000 | 0,37
TFB 20 | +5 a +60 | 16 - 32 | 2 000 | 140 000 | 0,37
TFB 25 | +5 a +60 | 21 - 52 | 2 500 | 224 000 | 0,37
TFB 30 | +5 a +60 | 25 - 63 | 3 000 | 270 000 | 0,37
TFC 20 | +5 a +60 | 16 - 24 | 2 000 | 70 000 | 0,37
TFC 25 | +5 a +60 | 21 - 52 | 2 500 | 135 000 | 0,37

Aree di applicazione / Settori tipici

• Materiali da costruzione e isolanti
• Tecnologia di stampa e cartaria
• Tecnologie agricole e del legno
• Nonwoven e tecnologia tessile
• Macchine per tabacco
• Ingegneria di processo / processi termici
• Tecnologia per l'imballaggio
• Tecnologia medica e di laboratorio
• Automotive / simulazione in galleria del vento
• Industria alimentare e delle bevande
• Altre soluzioni industriali

Caratteristiche tecniche / specifiche

• Principio di flusso: dall'interno verso l'esterno attraverso un tamburo filtrante fisso
• Pulizia: estrazione continua tramite ugelli di aspirazione che eseguono movimenti rotazionali e traslazionali
• Lunghezza del tamburo modulare per un adattamento preciso all'applicazione
• Intervallo di portata d'aria (famiglia prodotto): ca. 20.000 a 270.000 m³/h a seconda del tipo
• Superficie filtrante per tipo: varianti TFB/TFC da 6 m² fino a 63 m²
• Diametri disco filtrante per tipo: 1.500 mm a 3.000 mm
• Potenza motori indicata nella tabella tecnica (es.: 0,37 kW)
• Polvere separata convogliata a un separatore tramite un ventilatore in circuito secondario
• Tutti i componenti funzionali e gli azionamenti posizionati sul lato aria pulita
• Disponibile con diversi mezzi filtranti e prefiltro; versione antistatica disponibile
• Progettato per pulizia a bassa pressione e basso consumo energetico del ventilatore di estrazione
