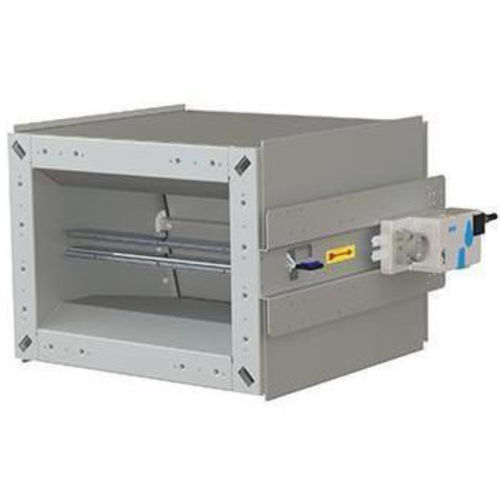

Regolatore di portata d'aria VRF Vent

Panoramica
I regolatori di portata VRFvent controllano portate costanti o variabili in condotti d'aria rettangolari dei sistemi Comfort Air Technology, indipendentemente dalla pressione di ingresso. È possibile ottenere una barriera completa. Azionamento e controllo avvengono con energia esterna (elettrica o pneumatica). Le sezioni del corpo corrispondono alle lunghezze d'arco raccomandate secondo DIN EN 1505, consentendo di selezionare la massima sezione di passaggio anche in spazi di installazione ristretti.

Caratteristiche principali

• Elevata precisione di controllo e potenziale risparmio energetico – ugello a due stadi ottimizzato per il flusso con perdita di pressione minima per alti valori efficaci anche a basse velocità dell'aria (principio VenturiControl).
• Universale – adatto al montaggio di diversi tipi/componenti di regolatori.
• Opzioni di combinazione – compatibile con attuatori a ritorno a molla o ad alta velocità.
• Modalità di misura – disponibile per misurazione dinamica (VRFvent) e statica (VRFvent-s).
• Facile da regolare – possibile retrofit in loco; posizione della serranda leggibile dall'esterno.
• Installazione semplice – flange con fori oblungi (o dadi a gabbia scorrevoli per la versione isolata).

Riepilogo dati tecnici
Dati tecnici per LpA = 35 dB(A): esempi di portata: 70 m³/h e 200 m³/h (consultare la scheda tecnica per l'intervallo completo). Campo di pressione differenziale: fino a 1000 Pa.

Dimensioni (Lunghezza x Larghezza x Altezza in mm)
200 x 100-1200 x 400

Design / Opzioni

• Versione statica (per aria inquinata) — opzionale
• Involucro isolante — opzionale
• Accessori silenziatori — opzionali
• Scocca: acciaio zincato
• Principio di misura: dinamico (per aria non caricata) e statico

Applicazione e funzionamento
Il prodotto applica il principio VenturiControl di LTG per ottenere bassa perdita di carico combinata ad alta precisione. Progettato per condotti d'aria rettangolari, supporta azionamento esterno (elettrico o pneumatico). Indicato quando è richiesto controllo della portata indipendente dalla pressione di ingresso; è possibile realizzare una barriera completa se necessario.

Specifiche tecniche

• Principio di misura: VenturiControl; dinamico (VRFvent) e statico (VRFvent-s).
• Azionamento: energia esterna (elettrica o pneumatica).
• Portata: esempi 70 m³/h e 200 m³/h; vedere la scheda tecnica per l'intervallo completo.
• Campo di pressione differenziale: fino a 1000 Pa.
• Dimensioni (L x Larg x H): 200 x 100-1200 x 400 mm.
• Opzioni: versione statica, involucro isolante, accessori silenziatori.
• Materiale scocca: acciaio zincato.
• Norme: sezioni scocca conformi a DIN EN 1505.
