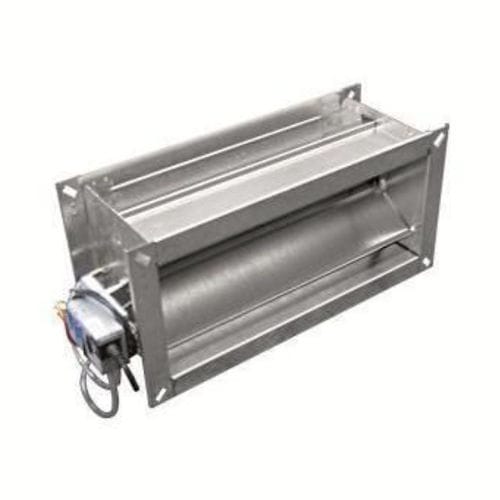

Regolatore di portata d'aria VRF Active

Panoramica del prodotto
I regolatori di portata VRF Active controllano una portata d'aria costante o variabile in canali d'aria rettangolari dei sistemi Comfort Air Technology, fino a chiusura totale, indipendentemente dalla pressione di ingresso. Disponibili con principio di misura dinamico (VRFactive) o statico (VRFactive-s). Attivazione e controllo tramite alimentazione elettrica esterna. Le sezioni del telaio sono conformi alle lunghezze del bordo raccomandate secondo DIN EN 1505, consentendo la massima sezione di flusso anche in installazioni ristrette. Telaio con flange e fori oblungi; versioni isolate con dadi a gabbia.

Caratteristiche principali

• Massima precisione di controllo nell'intervallo di basse velocità dell'aria grazie all'amplificazione della pressione differenziale
• Efficienza energetica – perdita di pressione minima grazie al piccolo elemento di pressione differenziale
• Lunghezza di installazione molto ridotta, insensibile al flusso in ingresso per un'integrazione semplice
• Costruzione ottimizzata con elevata tenuta
• Disponibile anche con misura di pressione differenziale statica – adatto a laboratori e ospedali

Effetto potente: misurazione LTG ActiveControl per mappa

• Massima precisione di misura tra i sistemi comparabili a basse velocità dell'aria
• Combina lunghezze di installazione estremamente ridotte con massima precisione di controllo a basse velocità
• Insensibile al flusso incidente grazie all'ottimizzazione del percorso dell'aria verso l'elemento di misura
• Deviazione max. 5% al flusso nominale (Vnenn)

Dati tecnici (riassunto)

• Intervallo di portata: 17 – ca. 300 m³/h
• Rapporto di controllo: 10:1
• Intervallo di pressione differenziale: fino a 1000 Pa
• Perdita di tenuta del telaio: DIN EN 1751 Classe C
• Chiusura ermetica: DIN EN 1751 Classe 4 (200 x 100: Classe 3)
• Deviazione di controllo: max. 5% rispetto alla portata nominale (Vnenn)

Dimensioni (L × W × H, mm)
200 × 100 – 1200 × 400
Lunghezza di installazione [mm]: 135 – 420

Design / Opzioni

• Versioni telaio: acciaio zincato, verniciato, acciaio inox (opzionale)
• Controllo analogico; BACnet (opzione); Modbus (opzione); controllo bus analogico/digitale
• Principi di misura: dinamico (per aria non contaminata), statico (per aria contaminata, opzionale)
• Accessori: silenziatore SDE (opzionale); MP (opzionale); dispositivo di regolazione manuale (opzionale); guscio isolante (opzionale)

Specifiche tecniche

• Nome / modello: VRF Active
• Tipo: regolatore di portata volumetrica variabile (principi di misura dinamico e statico disponibili)
• Intervallo di portata: 17 – ca. 300 m³/h
• Rapporto di controllo: 10:1
• Intervallo di pressione differenziale: fino a 1000 Pa
• Perdita di tenuta: DIN EN 1751 Classe C
• Chiusura ermetica: DIN EN 1751 Classe 4 (200 × 100: Classe 3)
• Deviazione di controllo: max. 5% rispetto alla portata nominale (Vnenn)
• Dimensioni (L × W × H mm): 200 × 100 – 1200 × 400
• Lunghezza di installazione: 135 – 420 mm
• Materiali / opzioni: acciaio zincato, verniciato, acciaio inox (opzionale); guscio isolante (opzionale)
• Controllo / interfacce: analogico; BACnet (opzione); Modbus (opzione); controllo bus analogico/digitale
• Accessori / opzioni: silenziatore SDE (opzionale); MP (opzionale); dispositivo di regolazione manuale (opzionale)
