Regolatore di portata d'aria VRE Active

Panoramica

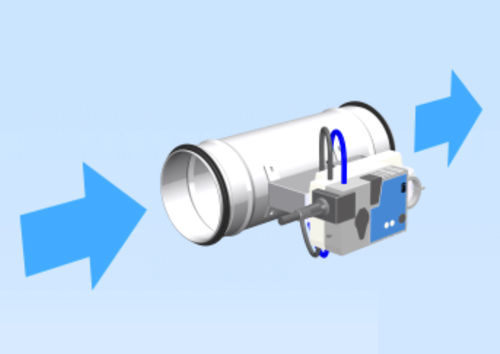

Il regolatore di portata volumetrica VRE Active (VRE Active) regola una portata volumetrica costante o variabile in condotti d'aria circolari dei sistemi Comfort Air Technology in modo indipendente dalla pressione a monte. È possibile la chiusura completa. Disponibile per misura dinamica (VRactive) e misura statica (VRactive-s). Attuazione e controllo sono elettrici (alimentazione esterna richiesta). L'involucro ha estremità a innesto con guarnizioni labiate adatte a condotti secondo DIN EN 1506 / DIN EN 13180.

Vantaggi principali

• Migliore precisione di controllo nell'intervallo di basse velocità dell'aria grazie all'amplificazione della pressione differenziale
• Efficienza energetica – perdita di pressione minima grazie a un elemento differenziale compatto
• Lunghezza di installazione molto ridotta, insensibile all'afflusso per una facile integrazione
• Costruzione ottimizzata con elevata tenuta all'aria
• Disponibile con misura della pressione differenziale statica — adatto per laboratori e ospedali

Applicazioni e note di progettazione
Progettato per installazione in condotti circolari di impianti HVAC e Comfort Air Technology che richiedono controllo preciso della portata. Scegliere la versione a misura dinamica per aria non inquinata e la versione a misura statica per condotti con presenza di contaminanti. Diverse opzioni di involucro e materiali sono disponibili per soddisfare requisiti di installazione e ambientali diversi.

Design / Opzioni

• Controllo analogico
• Varianti di involucro
• MP (opzionale)
• Acciaio zincato
• Interfaccia BACnet
• Silencer SDE (opzionale)
• Modbus
• Opzioni di principio di misura
• Rivestimento (opzionale)
• Misura dinamica (per aria non inquinata)
• Misura statica (per aria inquinata) (opzionale)
• Acciaio inossidabile (opzionale)
• Dispositivo di regolazione manuale (opzionale)
• Guscio isolante (opzionale)
• Controllo analogico / digitale (bus)

Dettagli sul prodotto
La massima precisione di controllo a basse velocità dell'aria, la bassa perdita di carico e la lunghezza di installazione molto ridotta rendono il VRE Active adatto ad applicazioni HVAC efficienti dal punto di vista energetico che richiedono controllo preciso della portata e chiusura ermetica.

Specifiche tecniche

• Campo di portata volumetrica: 27 – circa 4500 m³/h
• Rapporto di controllo: 10 : 1
• Campo di pressione differenziale: fino a 1000 Pa
• Perdita di tenuta dell'involucro secondo DIN EN 1751: Classe A (opzionalmente Classe C)
• Chiusura ermetica secondo DIN EN 1751 Classe 4 (DN 100 & 125: Classe 3)
• Deviazione di controllo: max. 5% rispetto a V
• Dimensioni [mm]: Ø 100 – 400
• Lunghezza di installazione [mm]: 135 – 420
