Guarnizione a labbro

circolarepolimericain fluoropolimero

Panoramica

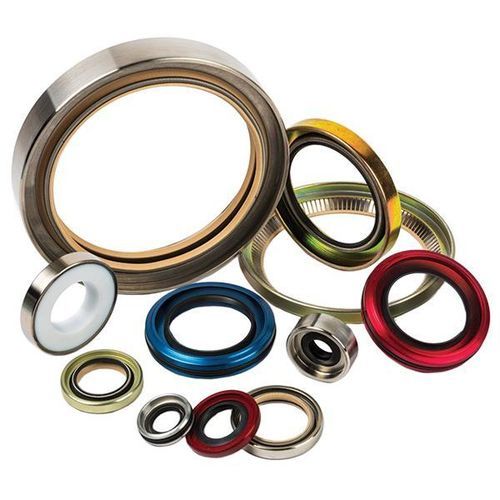

Le tenute a labbro rotanti polimeriche Omniseal® uniscono un involucro metallico a labbri di tenuta in PTFE o in polimeri miscelati con PTFE per sigillare alberi rotanti quando le tenute elastomeriche o le guarnizioni a faccia meccanica non sono adatte. Progettate per ambienti gravosi, queste tenute gestiscono temperature estreme, fluidi aggressivi, alte velocità superficiali, alte pressioni e lubrificazione limitata. Applicazioni tipiche: motori aeronautici, rotorhead e apparecchiature per le scienze della vita come i concentratori di ossigeno.

Caratteristiche principali

• Tenute ad albero rotante con guscio metallico e labbri di tenuta flessibili a base PTFE
• Più serie che vanno da design economici a design doppio-labbro ad alte prestazioni
• Opzioni con molle tipo garter per carico labbro costante e tolleranza a eccentricità/disallineamento dell'albero
• Ampia gamma di composti fluoropolimerici proprietari a base PTFE (oltre 500 formulazioni per requisiti tribologici, meccanici e termici)
• Varianti per fluidi lubrificati/non lubrificati, gas, mezzi abrasivi e tenuta per stoccaggio a lungo termine

Esempi di applicazione

• Aeronautica: motori a getto, rotorhead
• Apparecchiature rotanti industriali: pompe, miscelatori, valvole
• Scienze della vita: concentratori di ossigeno, apparecchiature analitiche e dispositivi chirurgici

Materiali e varianti
Composti fluoropolimerici proprietari ad alte prestazioni a base PTFE disponibili in più gradi per compatibilità chimica, bassa frizione e resistenza all'usura. I codici dei materiali (esempi) sono selezionati in base al fluido, alla lubrificazione e ai requisiti di temperatura.

Serie / famiglie di progetto (esempi)

• Serie 10 — design economici per una vasta gamma di applicazioni lubrificate e non lubrificate
• Serie 20 — carico labbro maggiore per una migliore tenuta di gas e mezzi abrasivi
• Serie 30 / 40 — labbro filettato per pompare il fluido lontano dalla tenuta
• Serie 50 — tenuta ambientale a bassa coppia, lunga durata (carico labbro ridotto)
• Serie 60 — design a molla per eccentricità/disallineamento dell'albero e tenuta positiva a lungo termine
• Serie 70 / 80 / 90 — design doppio-labbro per alta pressione e alta velocità (opzioni con labbro primario filettato e labbro secondario)

Esempi di materiali e caratteristiche

• A16 (nero) — elementi secondari e esclusori di polvere; buona resistenza al calore e all'usura; adatto a alberi con durezza moderata e a fluidi lubrificati/non lubrificati
• A12 (tan) — adatto a funzionamento a secco o liquidi non lubrificati (acqua, freon, diesel, benzina); non abrasivo per le superfici dell'albero
• A15 (grigio) — miglior resistenza all'usura in olio; consigliato con alberi induriti (es. 55 HRC)
• A46 (bianco) — grado conforme FDA; adatto ad alberi morbidi come l'acciaio inossidabile 316 (resistenza all'usura limitata)
• A72 (beige) — eccellente resistenza al calore e all'usura; per applicazioni con lubrificazione limitata/non lubrificate ad alte temperature (non raccomandato per vapore o servizio continuo in acqua)

Elementi di progetto

• Spring garter — molle avvolte (acciaio al carbonio o inox) per garantire il carico del labbro e migliorare la tenuta in caso di eccentricità/disallineamento e ad alte velocità
• Labbri filettati (serie 30/40) — pompano attivamente il fluido lontano dal labbro per migliorare le prestazioni in determinati mezzi
• Configurazioni doppio-labbro (70/80/90) — tenuta primaria più protezione secondaria per pressioni e velocità elevate

Caratteristiche / specifiche tecniche

• Intervallo di temperatura: -60°C a +230°C (−75°F a +450°F)
• Capacità di pressione: fino a 34 bar (500 psi)
• Velocità massima tipica dell'albero: 35 m/s (progetti speciali fino a 100 m/s)
• Gamma dimensioni albero (carcasa metallica): 6 a 330 mm
• Gamma diametri di alesaggio (carcasa metallica): 16 a 380 mm
• Tolleranze minime: albero ±0,003"; alesaggio ±0,001"
• Materiali: PTFE e fluoropolimeri proprietari a base PTFE (diversi gradi per esigenze chimiche, tribologiche e normative)
• Adatto per: fluidi lubrificati e non lubrificati, prodotti chimici aggressivi, alte velocità superficiali, applicazioni ad alta pressione, lubrificazione limitata
