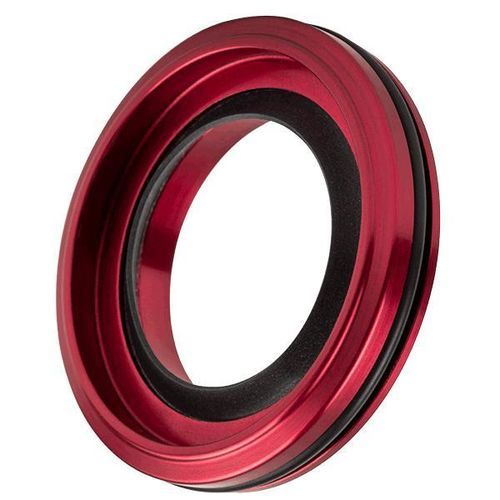

Guarnizione a labbro 30

a sezione circolarepolimericain metallo

Panoramica
Omniseal® serie 30 e 40 sono tenute a labbro rotante con labbro di tenuta filettato che allontana il fluido lubrificante dall'interfaccia di tenuta. Progettate per l'uso esclusivo in mezzi lubrificanti, garantiscono prestazioni di tenuta entro i limiti PV e di pressione specificati.

Materiali e progettazione
Composti polimerici proprietari ad alte prestazioni sono abbinati a opzioni di cassa esterna metallica e geometrie studiate. Le combinazioni di materiali sono selezionate in base ai requisiti dell'applicazione e agli standard produttivi.

Applicazioni

• Tenute per carter motore.
• Mandrini e assemblaggi di alberi rotanti simili.

Specifiche standard (sintesi)
Materiali: opzioni cassa esterna metallica; composti polimerici proprietari ad alte prestazioni.
Utilizzo: tenute carter motore, mandrini, alberi rotanti in cambi e apparecchiature analoghe.
Temperatura: -50 a +200°C (-58 a +392°F).
Pressione: 1 bar (0,1 MPa).
Velocità massima: 30 m/s.
Dimensioni (diametri albero / foro): albero 6 - 330 mm (cassa metallica); foro 16 - 380 mm (cassa metallica).
Tolleranze minime: albero ±0,003"; foro ±0,001".

Caratteristiche / Specifiche tecniche

• Modello / Serie: 30 / 40
• Labbro di tenuta: labbro filettato che allontana il fluido dal sigillo
• Fluido previsto: solo mezzi lubrificanti
• Opzioni cassa esterna: materiale metallico disponibile
• Materiale del sigillo: composti polimerici proprietari ad alte prestazioni
• Intervallo di temperatura di esercizio: -50 a +200°C (-58 a +392°F)
• Pressione massima raccomandata: 1 bar (0,1 MPa)
• Velocità superficiale massima dell'albero: 30 m/s
• Gamma diametri albero (con cassa metallica): 6 - 330 mm
• Gamma diametri foro (con cassa metallica): 16 - 380 mm
• Tolleranze minime: Albero ±0,003"; Foro ±0,001"
• Applicazioni tipiche: tenute carter motore, mandrini, tenuta alberi rotanti in cambi e apparecchiature simili
