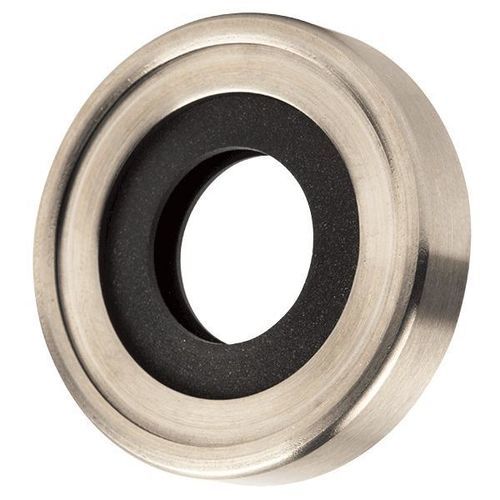

Guarnizione doppio labbro 70

circolarein metallopolimerica

Panoramica
Omniseal® Serie 70, 80 e 90 sono tenute a labbro rotante a doppio labbro progettate per applicazioni rotative ad alta pressione e ad alta velocità. Le configurazioni includono un labbro primario filettato e un labbro secondario di tenuta per condizioni lubrificate, migliorando il controllo delle perdite e allungando gli intervalli di manutenzione.

Dettagli della serie

• Serie 70: indicata per pressioni fino a 400 PSID con mezzo lubrificante e velocità fino a 3.500 ft/min. Esempi di PV massimi: 300.000 (lubrificato), 50.500 (non lubrificato).
• Serie 80: ottimizzata per sistemi lubrificati ad alte velocità (fino a 4.500 ft/min) e pressioni fino a 250 PSID; progettata per rotazione dell'albero in senso orario vista dal lato atmosfera. Esempio di PV massimo: 200.000 (lubrificato).
• Serie 90: identica alla Serie 80 ma per rotazione in senso antiorario vista dal lato atmosfera.

Applicazioni e prestazioni
Queste tenute a labbro in polimero sostituiscono frequentemente labbra elastomeriche e tenute a faccia in carbonio in apparecchiature quali compressori d'aria e frigoriferi, motori idraulici, pompe e pompe per vuoto. L'evoluzione del design mira a perdite nulle e lunga durata; in alcune installazioni le tenute Omniseal possono fornire funzionamento senza manutenzione superiore a 40.000 ore nelle condizioni raccomandate.

Specifiche standard

• Materiali: cassa esterna metallica; composti polimerici ad alte prestazioni (selezione del materiale da parte degli ingegneri di progetto).
• Usi tipici: motori idraulici, pompe, trasmissioni idrostatiche, apparecchiature idrauliche ad alta pressione, compressori d'aria, compressori di refrigerazione, pompe per vuoto.
• Intervallo di temperatura: -50°C a +200°C (-58°F a +392°F).
• Pressione: fino a 28 bar.
• Velocità massima: fino a 30 m/s.
• Dimensioni (con cassa metallica): alberi 6–330 mm; sedi 16–380 mm.
• Tolleranze minime di lavorazione: albero ±0.003 in; sede ±0.001 in.

Caratteristiche tecniche

• Progettazione: tenuta assiale rotante a doppio labbro con labbro primario filettato opzionale e labbro secondario per condizioni lubrificate.
• Serie disponibili: 70 (massima capacità di pressione), 80 (alta velocità oraria), 90 (alta velocità antioraria).
• Limiti PV (esempi): Serie 70 fino a 300.000 (lubrificato) / 50.500 (non lubrificato); Serie 80 fino a 200.000 (lubrificato).
• Temperatura di esercizio: -50°C a +200°C.
• Classe di pressione massima: fino a 28 bar (dipende dal sito).
• Velocità massima albero: fino a 30 m/s; le velocità specifiche per serie sono riportate in ft/min nei dettagli di serie.
• Gamma albero (con cassa metallica): 6–330 mm; gamma sede: 16–380 mm.
• Applicazioni tipiche: macchine rotanti idrauliche e pneumatiche, compressori, pompe per vuoto.
