Sistema di stoccaggio verticale

automatizzatomultilivelloper il settore aerospaziale

Panoramica
Sistema di stoccaggio a carrello verticale automatico progettato per proiettori e fari. Adatto per proiettori teatrali, fari a profilo, proiettori asimmetrici, fari d'inondazione, PAR e luminari simili. Ogni unità utilizza una rotaia sospesa dimensionata in base alla lunghezza totale e al peso cumulato; i corpi illuminanti vengono fissati manualmente al carico. La capacità di stoccaggio è definita dall'altezza e dalla lunghezza totale del carrello.

Applicazioni

• Proiettori teatrali
• Fari a profilo
• Proiettori asimmetrici
• Fari d'inondazione
• ACP 1001/ADB
• C101-C201/ADB
• PC1000/2000
• Robert Juliat fresnels 611/613/614/713/714
• PARS e luminari simili

Metodo di stoccaggio

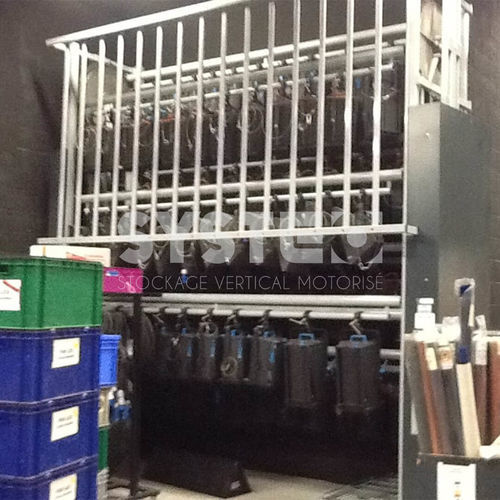

Ogni proiettore è sospeso da una rotaia sospesa simile a una barra impalcata teatrale. Rotaie e punti di sospensione sono configurati per progetto per adeguarsi al peso cumulato e alle lunghezze dei prodotti. La densità di stoccaggio dipende dall'altezza del carrello e dalla lunghezza totale della rotaia.

Opzioni e accessori (a seconda della configurazione)

• Rotaia a celle
• Coperchio completo
• Rotaia antiscasso rimovibile
• Retro completamente chiuso
• Altri accessori a seconda della configurazione del progetto

Carico / scarico
Il carico e lo scarico si eseguono manualmente posizionando la rotaia richiesta a un'altezza di lavoro ergonomica mediante comandi manuali o automatizzati. Compatibile con installazioni su più livelli (ad es. integrazione di soppalco).

Modalità di controllo e funzionamento
Controllo standard: pulsante mantenuto per portare il carrello nella posizione richiesta; rotazione in entrambe le direzioni. Modalità automatizzate opzionali: automazione PLC, touchscreen con inserimento codice posizione o integrazioni remote.

Vantaggi chiave del prodotto

• Funzionamento semplice: mantenere premuto o inserire il codice posizione per accesso diretto
• Ergonomia: altezza di accesso regolabile per carico/scarico sicuro
• Recupero rapido: accesso veloce a singoli luminari
• Ottimizzazione dello spazio: utilizza efficacemente il volume sovrastante dell'edificio
• Integrazione inventario: accelera l'inventario e può interfacciarsi con ERP/WMS
• Adatto a carichi pesanti/ingombranti: sospensioni e supporti configurabili per applicazione

Scheda tecnica (sintesi)
Impronta a terra, numero richiesto di proiettori o metri lineari di stoccaggio, distribuzione per tipologia di proiettore e vincoli di installazione sono valutati per progetto per definire la configurazione finale.

Caratteristiche tecniche

• Altezze disponibili: 6 altezze selezionabili
• Altezza massima del proiettore: 850 mm
• Peso massimo per livello: specificato per configurazione in base alla larghezza utilizzabile
• Lunghezza totale: 3 a 5 metri
• Altezza totale: 4 a 8 metri
• Velocità lineare: circa 5 m/min
• Controllo: mantenere premuto (standard) o automatizzato (opzione)
• Alimentazione: 220 V – 0,55 kW
• Capacità di stoccaggio: dipende dall'altezza e dalla lunghezza totali del carrello e dalla configurazione del progetto
