Sistema di stoccaggio verticale

automatizzatoper aeroportoper l'aeronautica

Panoramica

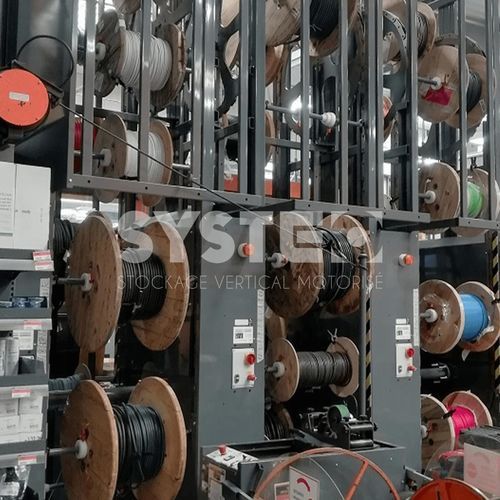

I caroselli verticali offrono una soluzione di stoccaggio efficiente per bobine di cavo, consentendo un prelievo rapido e agevole. Systeo Industrie propone diverse gamme motorizzate di scaffalature per tamburi adatte a tamburi in gomma, filo e cavo.

Applicazioni di stoccaggio
I nostri sistemi ospitano vari tipi di tamburi: tamburi in gomma, filo e cavo, per sola conservazione o per svolgimento/taglio direttamente dal carosello.

Metodo di stoccaggio
I tamburi vengono posti in scaffalature dedicate (a rotolamento libero o fisse). Possono essere sospesi su un asse a tutta larghezza; per tamburi più pesanti l'asse è montato sulla catena di trasmissione. Possono anche essere sospesi uno accanto all'altro sotto una trave portante dimensionata in base al carico. Il peso cumulato determina la lunghezza massima utilizzabile.

Opzioni e accessori (a seconda della configurazione)

• Numerazione delle posizioni
• Controllo bidirezionale avanti/indietro
• Binario cellulare
• Copertura completa
• Chiusura posteriore completa
• Sistema di misurazione frontale
• Carrello di carico adatto
• Altri accessori dipendenti dalla configurazione

Carico / Scarico
Sono disponibili più soluzioni di movimentazione: transpallet manuali o elettrici, sollevatori, carrelli mobili, ecc., selezionate in base ai vincoli del sito e alle caratteristiche dei tamburi.

Caratteristiche tecniche
Tre gamme in base al diametro massimo del tamburo. Diametro max: 950 mm. Altezza: 3 a 6 m. Lunghezza totale: 2 a 6,5 m. Velocità lineare: fino a 4–6 m/min. Modalità di controllo: pressione mantenuta o automatizzato (opzioni PLC). Alimentazione: 220 V o 380 V – 0,5 kW a 1,5 kW. Le specifiche standard possono variare in base alla configurazione.

Vantaggi chiave / Funzioni

• Semplicità d'uso: controllo a pressione mantenuta; carosello ruotabile in entrambe le direzioni.
• Altezza di lavoro ergonomica per ridurre l'affaticamento degli operatori.
• Accesso rapido: selezione diretta della posizione o movimento con pressione mantenuta.
• Ottimizzazione dello spazio: sfrutta efficacemente lo spazio in altezza dell'edificio.
• Gestione delle scorte: accelera l'inventario e si integra con ERP/WMS.
• Adatto a prodotti pesanti e ingombranti: configurabile per tipi specifici di tamburi.

Scheda tecnica (sintesi)
Obiettivi quantitativi; dimensioni disponibili della superficie; dimensioni dei tamburi (larghezza, diametro interno/esterno, peso); distribuzione dei tamburi per dimensione; configurazioni solo stoccaggio o svolgimento/taglio.

Caratteristiche / specifiche tecniche

• Gamme: 3 gamme disponibili in base al diametro massimo
• Diametro max: 950 mm
• Altezza: 3 a 6 metri
• Lunghezza totale: 2 a 6,5 metri
• Velocità lineare: 4 a 6 m/min (massimo)
• Controllo: pressione mantenuta o automatizzato (opzioni PLC)
• Alimentazione: 220 V o 380 V – 0,5 kW a 1,5 kW
• Parametri di stoccaggio: dimensioni a terra, larghezze tamburo, diametri interno/esterno, pesi, distribuzione per taglia
• Funzioni: solo stoccaggio o svolgimento/taglio dal carosello
• Versione standard soggetta a modifiche secondo configurazione
