Sistema di stoccaggio verticale

automatizzatoa trasloelevatoreper il settore aerospaziale

Panoramica

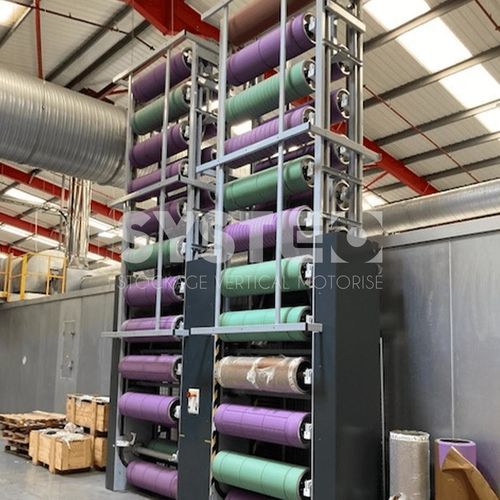

Sistema di stoccaggio a carosello verticale automatico progettato per cilindri di stampa e componenti cilindrici simili. Soluzioni configurabili per diversi diametri e pesi, integrabili con le attrezzature di movimentazione e i sistemi di gestione delle scorte esistenti. È richiesta una scheda tecnica precisa per definire i punti di fissaggio e garantire una movimentazione sicura.

Applicazioni

• Cilindri carta
• Cilindri per goffratura
• Cilindri di verniciatura
• Cilindri per incisione
• Manicotti
• Manicotti PMS
• Anilox
• Altri componenti cilindrici per stampa

Metodo di stoccaggio
La fragilità di questi componenti impone il sospensione per estremità (o punte) o tramite un punto di presa specifico. Il bloccaggio intuitivo senza attrezzi semplifica le operazioni di carico. I caroselli possono essere adattati alla configurazione dell'impianto e alle macchine di movimentazione esistenti per ridurre la movimentazione manuale.

Opzioni e accessori

• Numerazione dei livelli di stoccaggio
• Binario di cella
• Custodia completa
• Binario antifurto rimovibile
• Retro completamente chiuso
• Altre opzioni a seconda della configurazione

Carico / scarico

• Soluzioni su misura: transpallet di movimentazione
• Impilatore
• Carrello mobile
• Altre attrezzature di movimentazione secondo il sito

Caratteristiche

• Facile da usare: comando con pressione prolungata; carosello rotante in entrambi i sensi
• Operatività sicura: altezza di lavoro ergonomica per carico/scarico che riduce i rischi per gli operatori
• Accesso rapido: pressione prolungata o inserimento codice posizione per raggiungere rapidamente l'articolo richiesto
• Ottimizzazione dello spazio: sfrutta lo spazio aereo dell'edificio
• Gestione scorte: facilita le inventario; integrabile con ERP e WMS
• Adatto a prodotti pesanti e ingombranti: configurazioni specifiche per ciascuna applicazione

Caratteristiche tecniche (sintesi)

• Due gamme disponibili in funzione del diametro massimo
• Peso massimo: in base alla configurazione
• Diametro massimo: 450 mm
• Altezze disponibili: da 3 a 6,2 metri
• Lunghezze totali: da 2 a 6,5 metri
• Velocità lineare: 3,94–4,27 m/min (max)
• Comandi: pressione mantenuta o automatizzato (touch screen/PLC)
• Alimentazione: 220 V o 380 V; potenza motore 0,5–1,5 kW
