圧力試験用ベンチ

流量温度燃料ノズル用

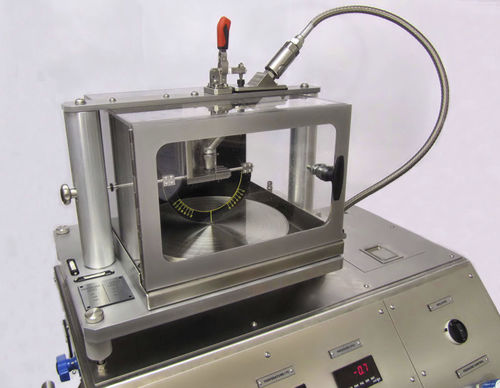

Aerotest Limitedは、コンパクトで移動式、ユーザーフレンドリーでコスト効率の高い燃料ノズルのスプレーパターン試験設備を設計、開発、提供しており、OEM推奨試験スケジュールに従ってフラッシング、分割、耐圧試験によりAlison T56-A14/A15燃料ノズルを検証するよう設計されています。 燃料ノズルスプレーパターンテスト設備は、代替燃料ノズルの試験にも対応可能です。 各設備は、燃料ノズルの検証のために、納入前に「TURNKEY」ベースで試運転が行われます。 ターンキープリコミッションされた燃料ノズルスプレーパターン試験設備には、以下のものが含まれます。 試験設備は、可動式のブラシ付きステンレス製キャビネット、シンク、スプレー／ビューイングチャンバー、フローチェック装置で構成されています。 人間工学的に角度のついたコントロールパネルには、この施設を操作するために必要なすべての機器と制御装置が搭載されています。 液温コントロールユニットは、タンク内の液温を必要な範囲に維持するために、試験設備キャビネットに接続されています。 を必要な限界まで維持します。 この設備で使用されるすべての機器は、MIL-PRF-7024EタイプII作動流体（通称、校正用流体）に完全に適合しています。 試験中の燃料ノズルは、透明なパースペックス製のスプレーチャンバーを通して見ることができます。スプレーチャンバーは、アクセスドアと、メインスプレーテストチャンバーサポートプレートの上に設置された特定のテストツールで構成されています。 スプレーパターンテストチャンバーは、以下の機能を備えています。 燃料ノズルのフラッシング 燃料ノズルの噴霧角度の検証 先端から半径3インチでの噴霧角度の測定。
