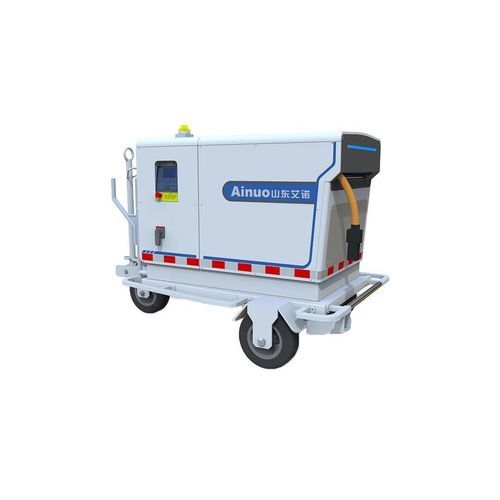

電動式地上動力設備 AN17PC(F)

固定型移動式旅客搭乗ブリッジの下

製品概要
AN17PC(F) 組込ドラム式地上電源装置は、400Hz のオールインワンGPUで、パワー半導体による電力変換ユニットとモーター式ケーブルリールを一体化しています。プラグアンドプレイ運用を想定し、ボーディングブリッジ下へ吊り下げるか地上ベースへ据え付けることで、ゲート、リモートスポット、整備ハンガーで柔軟に運用できます。

製品の特長

• 現地で迅速に設置でき、複雑な作業を不要とする設計
• 小型で一体化された構造により床面積と重量を低減
• B787、A380 等の次世代オールエレクトリック機に対応する高い負荷能力
• リールのインテリジェント制御：可変回転速度、移動端での自動巻取り/払出し
• 保守しやすい最適化された機械配置
• ケーブル電圧降下補償により機体側での電力品質を維持
• 機体への給電時の安全を確保するインターロック機能
• 高い過負荷耐性：定格の4倍を1秒間耐える能力
• 波形品質に優れ、高調波含有率 <1.5%
• 12パルス整流技術：入力電流歪み <5%、入力力率 >0.96

適用分野
ゲート周辺、リモートスポット、整備ハンガー、エプロンなど、航空機が集中するエリアでの運用に適しています。

仕様 / 技術仕様

• 型式：AN17PC(F)
• タイプ：パワー半導体ユニットとモーター式リールを統合したオールインワン結合ドラムGPU
• 周波数：400 Hz
• 設置：ボーディングブリッジ下吊りまたは地上ベース据付（柔軟な適用）
• ドラム：移動端での自動巻取り/払出しを備えたインテリジェント速度制御
• 電力品質：高調波含有率 <1.5%
• 入力段：12パルス整流器；入力電流歪み <5%；入力力率 >0.96
• 過負荷能力：定格の4倍の過負荷を1秒間耐える
• 機能：ケーブル電圧降下補償；機体安全のためのインターロック給電
• 機械特性：小さな設置面積と軽量化を実現する一体構造；保守性に優れた最適化設計
• 適用適合性：ボーディングブリッジ給電や大型/オールエレクトリック機（例：B787、A380）に対応
