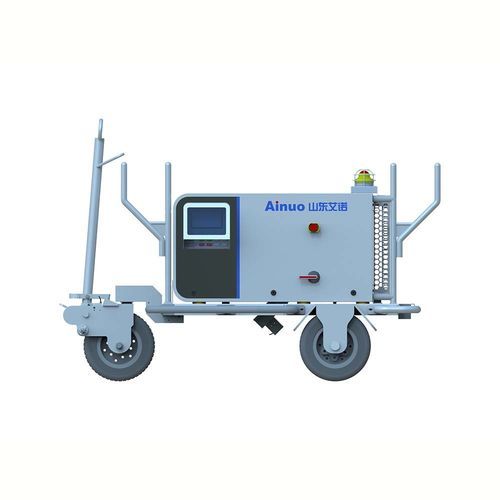

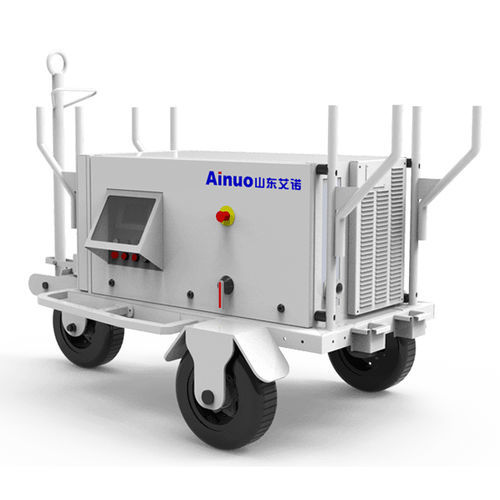

電動式地上動力設備 AN17(F) series

固定型移動式トレーラー上

製品概要
AN17(F)シリーズは、地上整備、エンジン始動、搭載機器の保守時に民間・軍用機へ高品質な400Hz中間周波数電源を供給する地上用固体電源装置です。高性能FPGAプロセッサによる純デジタル制御と新しい12パルス整流トポロジーを採用し、低高調波、応答速度の速さ、高力率、高効率、最小限の電網汚染、高信頼性を実現します。IP55相当の保護等級と-40 °C〜+60 °Cの動作温度に対応し屋外使用要件を満たします。従来世代に比べて体積を約30％削減し、業界をリードする高い電力密度を達成しています。多数の発明特許を保有しています。

製品の特長

• 高い過負荷耐性：定格の4倍を1秒間耐える能力。
• 優れた波形品質：高調波含有率 <2 %。
• 機体への安全な給電を確保するインターロック給電機能。
• 保守・故障記録を容易にする「ブラックボックス」機能。
• 動作温度：-40 °C〜+60 °C、保護等級：IP55（屋外使用対応）。
• コンパクト設計、高電力密度、軽量、高効率、低騒音。
• 構成形態：縦置き、トレーラー搭載、ブリッジ搭載の統合設計など多様な形態に対応。高いモジュール性と信頼性。
• 新しい12パルス整流技術：入力電流歪率 <5 %、入力力率 >0.96。
• ケーブル電圧降下を補償する自動電圧降下補償機能。

用途
AN17シリーズの単体ユニットは、配電盤、電圧降下補償器および関連アクセサリと組み合わせることで並列拡張が可能で、集中型の大容量システムを構築できます。複数機が駐機する整備ハンガーや軍用エプロンなどでの利用が典型的です。配電盤を介して複数のユニットを並列接続し、複数の機位へ電力を配分します。各経路には自動ケーブル電圧降下補償器を設置可能です。電源モジュールの通電順により自動でマスター／スレーブを識別し、最初に通電したユニットがマスターになります。負荷量や機体数に応じてインテリジェントにユニットを自動起動・停止します。ユニット故障時は、並列系から故障ユニットを自動的に遮断し、他ユニットの正常運転に影響を与えません。

仕様

• モデル：AN17(F) Series
• 出力周波数：400 Hz（中間周波数）
• 制御：高性能FPGAプロセッサによる純デジタル制御
• 整流トポロジー：12パルス整流
• 過負荷能力：定格の4倍を1秒間
• 出力波形高調波含有率：<2 %
• 入力電流歪率：<5 %
• 入力力率：>0.96
• 自動機能：インターロック給電、自動電圧降下補償、マスター/スレーブ自動識別、インテリジェント起動/停止
• 動作温度範囲：-40 °C〜+60 °C
• 保護等級：IP55
• 設計：高いモジュール性；縦置き／トレーラー搭載／ブリッジ搭載の統合オプション；並列拡張と集中型大容量システムをサポート
• 体積改善：従来世代比で約30％削減（高い電力密度）
• 保守：ブラックボックス記録および設計・信頼性に関する複数の発明特許
