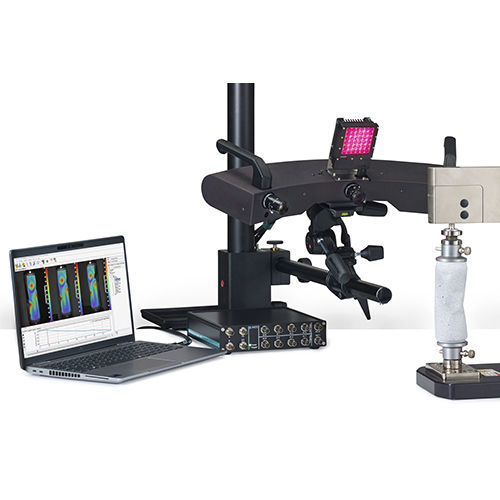

デジタル相関器 TestDIC

TestDICは3カメラ固定式のDICシステムで、次のような用途に使用できる； 一軸引張、圧縮、せん断、曲げ、FLC、バルジ、二軸引張を含むあらゆる（準）静的試験 振動荷重（繰返し、疲労、破壊力学など）試験 振動解析（加振周波数20Hz以下）、および 運動解析（試験体速度<0.3 m/s） TestDICは "固定セットアップ "システムで、カメラはシステムユニット内に固定的に取り付けられ、（標準）レンズは（焦点と絞りの両方で）事前に調整された状態で供給されます。TestDICを使用する利点は、カメラやレンズの調整が必要ないことです。 さらに、DICテスト・セットアップが変更されないため、新しいテスト・セットアップを使用する前に、毎回投影のキャリブレーションを行う必要がありません。 TestDICは、FoV（Field-of-View）（H×V）25×20cmの測定用に設計されており、f=16mmの標準レンズが付属しています。TestDICには2つのレーザーポインターが内蔵されており、ユーザーが適切な被写体までの距離（DtO）を調整できるよう、50cmに設定されています。2つのレーザーポインターの交点（クロスオーバー）で、正しい距離と焦点位置が設定されます。
