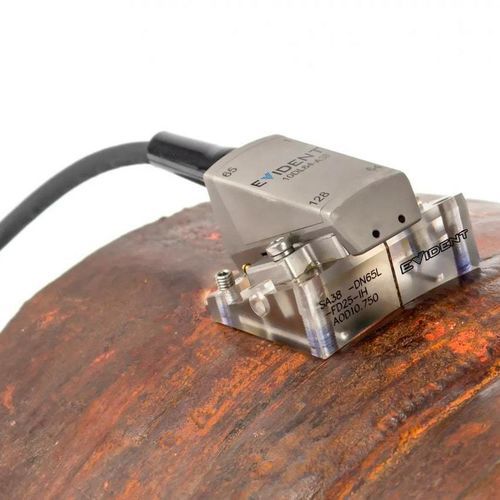

肘用超音波プローブ 2.25DM7X4-A17

DMA高周波溶接用

概要
デュアルマトリックスアレイ（DMA）およびデュアルリニアアレイ（DLA）探触子は、同一コネクタに配線された2つのフェーズドアレイ探触子を組み合わせ、伝達–受信（TRL）方式の縦波検査を溶接部および周辺材料に対して行うための製品です。ステンレス鋼、オーステナイト系や耐食合金、異種溶接、粒状材料における厚さ測定と欠陥検出に適しています。

利点

• 粒状・粗粒材料での縦波の送受信が可能
• ステンレスや耐食合金、異種溶接での浸透性とS/N比が向上
• 高周波・小素子で微小な異常の検出に有利
• 検査範囲に応じたDMA / DLAの複数構成を用意

A28 / A38 デュアルリニアアレイ（DLA）探触子

• 高感度が要求される用途（例：HTHA、クリープ、SOHIC）向けに最大10 MHzの高周波オプション
• A28はデュアル32素子、A38はデュアル64素子で広いカバレッジと小さなフットプリントを実現
• 外径4.5 in. [114.3 mm]以上の配管に適合するウェッジシリーズ
• 屋根角を有するウェッジによる受動焦点化で約4 mm〜95 mm（0.16 in.〜3.74 in.）の焦点深度をカバー
• universal holder、ChainSCANNER™、VersaMOUSE、HSMT-Compact、HSMT-Flex、AxSEAM™、WeldROVER™、MapROVER、SteerROVER各種スキャナと互換

A26 / A36 デュアルリニアアレイ（DLA）探触子

• ステンレス鋼溶接（オーステナイト、異種材料溶接、クラッディング等）向けに最適化
• A26（デュアル32素子）は厚肉配管（40 mm–80 mm [1.6 in.–3.1 in.]）に適合
• A36（デュアル64素子）は超厚肉配管（≥80 mm [≥3.1 in.]）に対応
• 外径8.625 in. [219 mm]以上の配管に適合するウェッジシリーズ
• universal holder、ChainSCANNER、VersaMOUSEスキャナと互換

A27 デュアルマトリックスアレイ（32素子、16×2）探触子

• ステンレス溶接（オーステナイト、異種溶接、クラッディング等）向けに設計
• 中厚の配管肉厚に適合
• 外径4.5 in. [114.3 mm]以上の配管に適合するウェッジシリーズ
• universal holder、ChainSCANNER、VersaMOUSEと互換

A25 16素子デュアルリニアアレイ探触子

• ステンレス溶接およびクラッディング検査向け
• 薄肉配管向け（受動焦点深度 約6 mm [0.23 in.]）
• 外径1 in.〜4.5 in. [25.4 mm〜114.3 mm]の配管に適合するウェッジシリーズ
• COBRA™スキャナと互換

フェーズドアレイ探触子の仕様と寸法
Part Number | Item Number | 周波数 (MHz) | 構成 | 総素子数 | ピッチ (mm) | エレメント高 (mm) | アクティブ開口 (mm) | 外形寸法 mm (in.) L | W | H
2.25DM7X4-A17 | U8331715 | 2.25 | Dual Matrix (7 × 4 ea.) | 56 | 2.71 | 3 | 19 × 12 | 34 (1.34) | 16 (0.63) | 25 (0.98)
5DL16-12X5-A25 | Q3301132 | 5 | Dual Linear (16 ea.) | 32 | 0.75 | 5 | 12 × 5 | 24 (0.94) | 24 (0.94) | 18 (0.71)
2.25DL32-32X12-A26 | Q3301043 | 2.25 | Dual Linear (32 ea.) | 64 | 1 | 12 | 32 × 12 | 48.2 (1.9) | 16.5 (0.65) | 26.4 (1.04)
4DL32-32X12-A26 | Q3301480 | 4 | Dual Linear (32 ea.) | 64 | 1 | 12 | 32 × 12 | 48.2 (1.9) | 16.5 (0.65) | 26.4 (1.04)
4DM16X2-A27 | Q3300060 | 4 | Dual Matrix (16 × 2 ea.) | 64 | 1 | 3 | 16 × 6 | 29 (1.14) | 10 (0.39) | 20 (0.79)
10DL32-9.6X5-A28 | Q3301742 | 10 | Dual Linear (32 ea.) | 64 | 0.3 | 5 | 9.6 × 5 | 36.8 (1.45) | 34 (1.34) | 24.4 (0.96)
2.25DL64-64X12-A36 | Q3302293 | 2.25 | Dual Linear (64 ea.) | 128 | 1 | 12 | 64 × 12 | 80.21 (3.16) | 16.51 (0.65) | 26.34 (1.04)
4DL64-64X12-A36 | Q3302295 | 4 | Dual Linear (64 ea.) | 128 | 1 | 12 | 64 × 12 | 80.21 (3.16) | 16.51 (0.65) | 26.34 (1.04)
10DL64-19.2X5-A38 | Q3302412 | 10 | Dual Linear (64 ea.) | 128 | 0.3 | 5 | 19.2 × 5 | 50.15 (1.97) | 34.01 (1.34) | 28.19 (1.11)

技術仕様 / 特性

• 構成：Dual Matrix (DMA) および Dual Linear Array (DLA)
• 利用可能周波数：2.25 MHz、4 MHz、5 MHz、10 MHz
• 総素子数：32、56、64、128（モデル依存）
• 代表的ピッチ：0.3 mm、0.75 mm、1 mm、2.71 mm
• アクティブ開口およびエレメント高はモデル毎に表記（表参照）
• 一部モデルはウェッジ屋根角により約4 mm〜95 mmの受動焦点化が可能
• ウェッジは配管径1 in.（25.4 mm）〜8.625 in.（219 mm）以上に対応（モデル依存）
• 対象用途：厚さ測定と欠陥検出、特にステンレス/オーステナイト、耐食合金、異種溶接、クラッディング、粒状材料での検査
• スキャナ互換性（モデル依存）：universal holder、ChainSCANNER™、VersaMOUSE、COBRA™、HSMT-Compact、HSMT-Flex、AxSEAM™、WeldROVER™、MapROVER、SteerROVER
