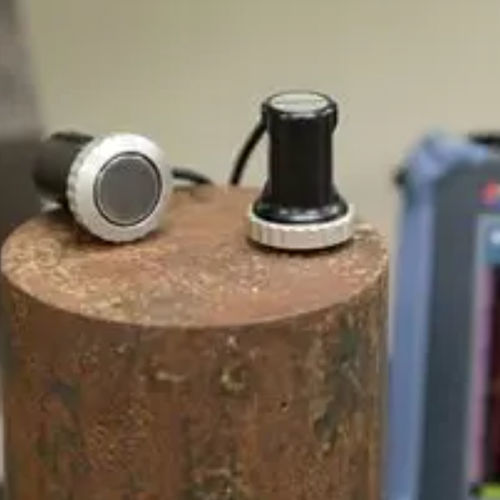

マルチ変換器超音波プローブ 2L8-8X9-DGS1-P-2.5-OM

メンブレン斜角ビーム

製品概要
A24シリーズの手動接触検査用プローブは、Atlasシリーズの人間工学に基づく筐体、交換可能な0.02 in（0.5 mm）ウレタン膜、大型の正方形アクティブアパーチャを備え、現場および工場での各種検査に対応します。周波数は2.0 MHzおよび4.0 MHz、要素数は8素子および16素子の構成があり、58°剪断波および0°縦波のビームオプションを用意しています。

プローブの特徴

• A24 Atlas Series
• 交換可能な摩耗面により使用寿命を延長
• 多用途な検査スイープ：縦波0°、±30°の対応
• 利用可能周波数：2.0 MHz及び4.0 MHz
• Phased array技術に対応した標準Atlasシリーズ筐体
• 検査に最適：
  • 橋脚のピンおよびボルト
  • 鍛造品

プローブ注文情報
Part number | Item Number | Frequency (MHz) | Number of Elements | Pitch (mm) | Active Aperture (mm) | Elevation (mm) | Cable Length (m) | Nominal Refracted Beam Angle in Steel
2L8-8X9-DGS1-P-2.5-OM | U8330598 | 2.0 | 8 | 1.0 | 8 | 9 | 2.5 | 58° Shear Wave
4L16-8X9-DGS1-P-2.5-OM | U8330597 | 4.0 | 16 | 0.5 | 8 | 9 | 2.5 | 58° Shear Wave
2L16-16X16-A24-P-2.5-OM | Q3300915 | 2.0 | 16 | 1.0 | 16 | 16 | 2.5 | 0° Longitudinal Wave
4L16-16X16-A24-P-2.5-OM | Q3300916 | 4.0 | 16 | 1.0 | 16 | 16 | 2.5 | 0° Longitudinal Wave

アクセサリ
Part number | Item Number | Description
WEAR-FACE-FOR-A24-CASE-STYLE-CLR-0.020 | U8770211 | Wear Face for A24 Case Type, 0.02-in. Thick, Package of 12 Clear Urethane Discs
MRN-24 | U8770389 | Protective Membrane Retaining Ring

技術仕様

• シリーズ：A24 Atlas Series
• 膜厚：0.02 in（0.5 mm）ウレタン摩耗面
• 筐体：交換可能な膜を備えた人間工学的Atlasシリーズ筐体
• アパーチャ：大型正方形アクティブアパーチャ（モデルにより8 mmまたは16 mm）
• 周波数：2.0 MHzおよび4.0 MHz
• ビーム種類：58°剪断波および0°縦波
• 要素数：8および16（モデル依存）
• ピッチ：1.0 mmおよび0.5 mm（モデル依存）
• エレベーション：9 mmおよび16 mm（モデル依存）
• ケーブル長：2.5 m（記載モデル）
• 典型用途：板厚および欠陥検査、橋のピン、ボルト、鍛造品
