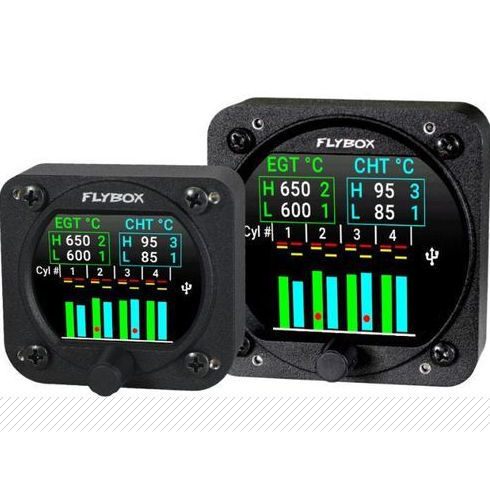

温度測定装置 Omnia57

宇宙産業用画面付き自動

概要
Omnia CHT-EGT は各シリンダーごとの排気管温度（EGT、最大4気筒）とシリンダーヘッド温度（CHT、最大4）を測定します。最大8つの独立したゲージを統合し、個別に有効化してエンジン構成に合わせることができます。軽航空機で使用される大多数のピストンエンジンに対応するよう設定可能です。Omnia ファミリーの全機種は高視認性の2.4インチカラー表示、32ビットマイクロコントローラ、耐久性のあるソリッドステート部品を備え、長期にわたる信頼性と精度を確保します。最大16台の Omnia 機器をクラスタ接続してデータ交換が可能です。

主な特徴

• 構成：4 CHT + 4 EGT（4+4）または 2 CHT + 2 EGT（2+2）
• 画面上の視覚アラーム（閾値設定可）
• トランジスタ／オープンコレクタ アラーム出力
• バックライト調光：手動または自動
• ゲージ選択：手動または自動
• USB 2.0 ポートによるファームウェア更新

インターフェース

• プッシュ付きロータリーノブ
• CAN バス ×2
• 周囲光センサ入力
• ソフトウェア更新用 USB 2.0 ポート
• 他の Omnia 機器とのクラスタ接続対応

製造

• ソリッド材からフライス加工した堅牢なアルミニウム筐体
• 粉体塗装仕上げ
• 100% 自動化された工程での製造・試験

機能

• 閾値超過時の画面上視覚アラーム
• 外部警報システム向けのトランジスタ出力
• バックライト調光：手動または自動
• ゲージ選択：手動または自動
• USB 経由のソフトウェア更新

注意事項

• プローブ（熱電対）は付属しません。
• EGT 用には K 型熱電対を使用してください。参考例としてプローブコード 601008 が挙げられます。
• CHT 用には市場にある J 型熱電対を使用してください。

同梱物

• Omnia CHT-EGT 本体
• クイックリファレンスガイド
• M4x10 mm 取り付けネジ
• 梱包明細書

オプションアクセサリ

• 601008 — ケーブル長 2.5 m、補償コネクタおよび溶接用継手付き EGT プローブ
• 105800 — 有線周囲光センサ
• 105810 — CAN 終端抵抗 120 Ω
• 105820 — CAN ケーブル 25 cm
• 105830 — CAN ケーブル 50 cm
• 105840 — CAN ケーブル 100 cm
• 105899 — オーディオトーンアダプタ
• 105898 — Omnia シリーズ用アラームブザー
• 604010 — USB 延長ケーブル 0.5 m
• 603000 — プロ用圧着工具
• 105602 — コネクタキット

仕様

• 表示：2.4インチ カラーグラフィック LCD 320×240 ピクセル、1000 nits バックライト
• 標準取り付け：2-1/4"（57 mm）および 3-1/8"（80 mm）
• 筐体：ソリッド材からフライス加工、粉体塗装
• 外形寸法：68 × 62 × 35 mm（57）、85 × 85 × 40 mm（80）
• 重量：140 g（57）、230 g（80）
• 電源電圧：10〜30 V
• 消費電流：60 mA（57）、135 mA（80）
• オープンコレクタ アラーム出力（最大 300 mA、アクティブ LOW）— オプションのアダプタでインターコム音を出力可能
• 入力：モデルにより 4 または 2 の CHT 入力、4 または 2 の EGT 入力
• 動作温度：−20〜+70 °C
• 湿度：結露無き状態で最大 90%
• 通信：CAN bus ×2
• USB：ソフトウェア更新用 USB 2.0
