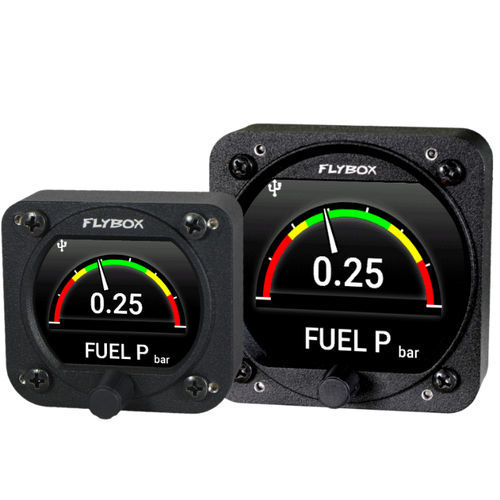

航空機用圧力計 Omnia57 Fuel P

概要
Omnia Fuel Pは各種エンジンの燃料圧力を表示します。本機はエンジンECUのCANバスから圧力を読み取るか、オプションのFlyboxプローブから直接入力できます。Omniaシリーズは視認性の高いカラーディスプレイ、32bitマイコン、最新のソリッドステートセンサーを搭載し、長期にわたる精度と信頼性を確保します。最大16台のOmnia機器をクラスタ接続してデータ交換用の通信ネットワークを構築できます。

主な特長

• 含まれる計器：燃料圧力入力 1系統

インターフェース

• 押し込み式ロータリーノブ
• CANバス×2
• 周囲光センサー入力
• USB 2.0ポート
• 他のOmnia機器とのクラスタ接続

製造

• 削り出しアルミニウムの堅牢な筐体
• 粉体塗装仕上げ
• 自動化工程による100%製造・検査

機能

• 画面上の視覚アラーム
• トランジスタ型アラーム出力（オープンコレクタ、アクティブロー）
• 手動/自動のバックライト調光
• USB経由でのファームウェア更新が容易

同梱物

• Omnia Fuel P 本体
• クイックリファレンスガイド
• M4x10 mmネジ
• 梱包明細書

オプション品

• 601041 — 燃料圧力トランスデューサ
• 105800 — 有線周囲光センサー
• 105810 — CAN終端抵抗 120Ω
• 105820 — CANケーブル 25 cm
• 105830 — CANケーブル 50 cm
• 105840 — CANケーブル 100 cm
• 105899 — オーディオトーンアダプタ
• 105898 — Omniaシリーズ用アラームブザー
• 604010 — USB延長ケーブル 0.5 m
• 603000 — プロ用圧着工具
• 105601 — コネクタキット
• Omnia ハーネス

技術仕様

• 2.4" カラーグラフィックLCD 320x240ピクセル、バックライト1000 nits
• 標準取付：2-1/4” (57 mm) および 3-1/8” (80 mm)
• 粉体塗装アルミニウム筐体
• 寸法：68x62x35 mm (57)、85x85x40 mm (80)
• 重量：140 g (57)、230 g (80)
• 供給電圧：10 ~ 30 V
• 消費電流：60 mA (57)、135 mA (80)
• センサー入力：0.5〜4.5 V
• オープンコレクタ アラーム出力（最大300 mA、アクティブロー）
• 動作温度：-20 ~ +70 °C
• 湿度：最大90%（結露なきこと）
• 通信：CANバス×2
• USB：USB 2.0（更新および接続用）
