圧力ゲージ Omnia

温度デジタル電子

概要

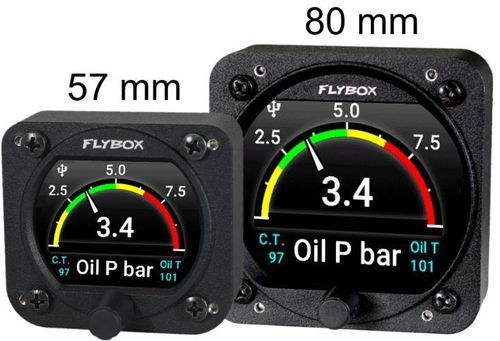

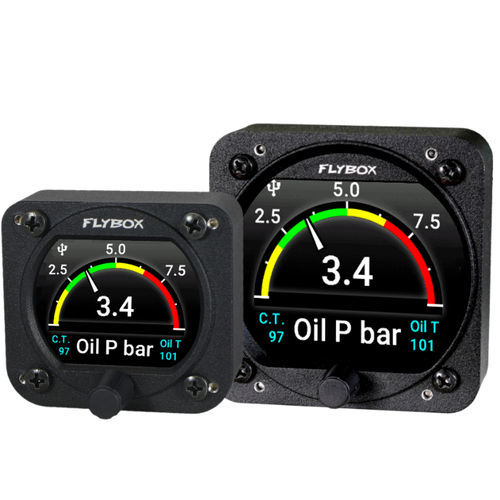

Omnia Oil P-T-CT は、油圧、油温、冷却液温度の3つの独立したゲージを組み合わせた製品で、それぞれ個別に有効化できます。幅広い軽航空機エンジンへの適合を考慮して設計されており、高視認性カラー表示、32ビットマイクロコントローラ、最新世代の半導体センサーを採用して長期にわたる信頼性と精度を確保します。最大16台のOmnia機器をクラスタ接続してデータ交換を簡素化できます。

主な特徴

• 付属ゲージ：1 x オイル圧力計
• 付属ゲージ：1 x オイル温度計
• 付属ゲージ：1 x 冷却液温度計

インターフェース

• プッシュ機能付きロータリーノブ
• CANバス ×2
• 環境光センサー入力
• USB 2.0 ポート（更新・設定用）
• 他のOmnia機器とのクラスタ接続対応

製造

• アルミニウム塊からの切削筐体
• 粉体塗装仕上げ
• 自動化された工程による100%の製造・検査

機能

• 画面上の視覚的アラーム
• オープンコレクタ（トランジスタ）アラーム出力
• 手動または自動のバックライト調光
• 手動または自動のゲージ選択
• USB経由のファームウェア更新

注意

• オイル圧力、オイル温度、冷却液温度用プローブは含まれていません。
• Rotaxエンジンに工場装着されているすべてのプローブと互換性があります。
• 対応プローブや配線図については、機器のマニュアルを参照してください。

同梱物

• Omnia Oil P-T-CT 本体
• 4 × M4×10 mm 取り付けネジ
• 簡易リファレンスガイド
• 梱包リスト

オプションアクセサリ

• 105800 有線環境光センサー
• 105810 CAN終端 120Ω
• 105820 CANケーブル 25 cm
• 105830 CANケーブル 50 cm
• 105840 CANケーブル 100 cm
• 105899 オーディオトーンアダプター
• 602000 オイル圧力プローブ 4-20 mA（1/8" NPTモデル）Rotax対応
• 105898 Omniaシリーズ用アラームブザー
• 604010 USB延長ケーブル 0.5 m
• 603000 プロ用圧着工具
• ハーネス（Harness）
• 105602 コネクタキット

技術仕様

• 2.4" カラーグラフィックLCD、320 × 240 ピクセル、1000 nits バックライト

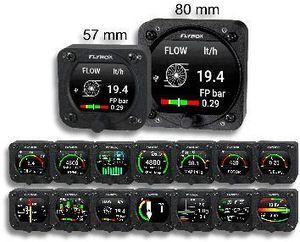

• 標準取付寸法：2-1/4"（57 mm）および 3-1/8"（80 mm）
• 粉体塗装アルミ筐体
• 寸法：68 × 62 × 35 mm（57）、85 × 85 × 40 mm（80）
• 重量：140 g（57）、230 g（80）
• 電源電圧：10 ～ 30 V
• 消費電流：60 mA（57）、135 mA（80）
• 高度範囲：-1000' ～ +25,000'
• オープンコレクタアラーム出力（最大 300 mA、アクティブロー）
• 動作温度範囲：-20 ～ +70 °C
• 湿度：90% 最大（結露なし）
• 通信：CANバス ×2
• USBポート：USB 2.0
