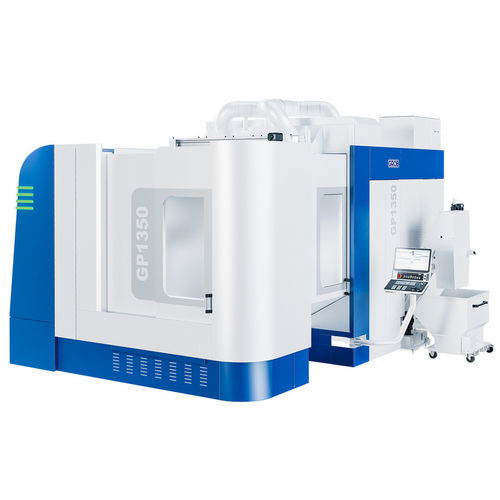

5軸複合工作機械 GP1350

汎用切断機用ガントリー型

製品概要
GP1350は、大型かつ複雑な部品の高精度加工を目的とした5軸ポータルマシニングセンタです。ダンピングされた門型構造、動的な軸駆動、高い工具収納能力により、短いサイクルタイムと重量物・大型ワークの柔軟な生産を実現します。

主な特長

• 大型・重量ワークの高精度加工向け5軸ポータル設計
• 高容量工具マガジン（最大408ポケット）による無人長時間稼働
• 高出力スピンドルと動的な軸性能による高切削能率
• −2.5°のアンダーカット対応ユニバーサルフライスヘッドとコンパクトな設置面積で段取り時間を低減
• 自動化対応（パレットチェンジャー、パレット保管システム、GROBロボットシステム）

用途／業界

• 航空宇宙
• 機械工学
• 自動車
• エネルギー技術
• 金型・ダイ産業

技術的ハイライト

• 工具マガジン：二列構成の統合マガジン、動的なスピンドル切替、同時に複数工具の人間工学的セットアップが可能。最大408ポケットで効率的な生産を実現
• 高性能スピンドル＆軸：高切削性を実現するスピンドルと、加工時間を短縮する動的な軸動作
• 柔軟で経済的：−2.5°アンダーカット対応ユニバーサルヘッドにより大物ワークの加工を可能にしつつ、装置の設置面積を抑制
• Ready4Automation：自動化生産環境向けに設計。拡張例：パレットチェンジャー、パレット保管システム、GROBロボットシステム（GMR）

技術データ
X-/Y-/Z軸移動量 [mm] : 1,400/1,950/1,100
X-/Y-/Z軸最大速度 [m / min] : 60/50/50
ワーク最大寸法 [mm]（パレットなし／あり） : Ø 1,400x1,100/Ø 1,250x1,100
最大干渉直径 [mm] : Ø 1,750x1,650 ***
VDI 2852 によるチップ・トゥ・チップ時間 t1 [s]（nmax 11,000 [rpm] 基準） : 4.7
位置決め精度*（X-/Y-/Z軸）[mm]* : 0.006
A-/B軸繰り返し精度* [mm]* : < 0.0025
テーブル／パレット寸法 [mm] : 最大 Ø 1400 / 1,250 x 1,000
ワーク最大重量 [kg]（テーブル／パレット／パレットチェンジャー） : 最大 3,600 **
最大工具長 [mm] : 500/900 **

* ISO 230-2:2014 に準拠
** オプション
*** 制限付きでのみ可能

技術仕様

• 型式：GP1350
• 機械種別：5軸ポータルマシニングセンタ
• 移動量（X / Y / Z）[mm]：1,400 / 1,950 / 1,100
• 軸最大速度（X / Y / Z）[m/min]：60 / 50 / 50
• ワーク最大寸法（パレットなし／あり）[mm]：Ø 1,400 x 1,100 / Ø 1,250 x 1,100
• 最大干渉直径 [mm]：Ø 1,750 x 1,650（制限あり）
• チップ・トゥ・チップ時間 t1 (VDI 2852) at nmax 11,000 rpm [s]：4.7
• 位置決め精度 (X / Y / Z) [mm]：0.006
• 繰り返し精度 (A / B) [mm]：< 0.0025
• テーブル／パレットサイズ [mm]：最大 Ø 1,400 / 1,250 x 1,000
• ワーク最大重量 [kg]：最大 3,600（テーブル／パレット／パレットチェンジャー）— オプション
• 最大工具長 [mm]：500 / 900（オプション）
• 工具マガジン容量：最大 408 ポケット
• 自動化対応：パレットチェンジャー、パレット保管システム、GROBロボットシステム（GMR）
