空気式フィルター TVM series

ディスク

概要

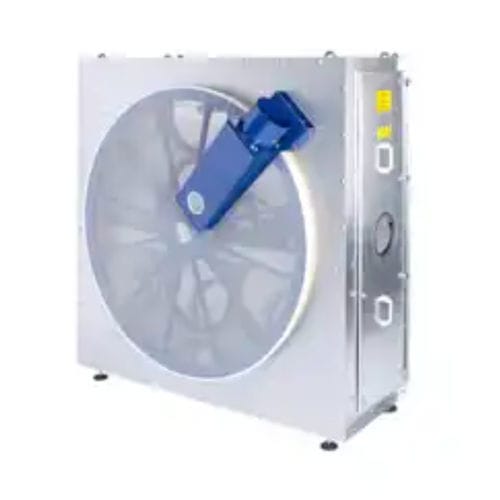

TVMプレフィルターは、一次気流中の繊維や粗粒子を分離するための回転式粗粒子用フィルター装置です。透過型の回転フィルターディスクが粗粒子を捕集し、固定式吸引ノズルがフィルターメディアを連続的に洗浄します。分離された粗粒子は送風機で二次分離器へ搬送されます。

透過型スクリーンの粗粒子ろ過における利点

• 高い通気性により圧力損失を低減
• 分離対象に応じた選択可能な目開き
• 粗粒子の明確な分離性能
• 保守が容易で低メンテナンス

LTG TVMプレフィルターの利点

• 再生式フィルターユニット、連続洗浄方式
• 連続洗浄により排気系の圧力変動が発生しない
• ディスク形状のコンパクト設計で省スペース設置が可能
• 総風量に合わせた精度の高い調整で最適な面速度を実現
• 清浄ガス側への取付けにより駆動部の汚れを最小化しアクセスが容易
• フィルターメディアの交換が簡単
• 流れの最適化により圧力損失を最小化
• 帯電防止およびATEX対応機種あり

技術仕様（表）
型式 | 輸送媒体温度 [°C] | フィルターディスク直径 [mm] | 風量 [m³/h] | モーター出力 [kW]
TVM CDF | +5 ～ +200 | 1 400 | 13 000 - 35 000 | 0.12
TVM 15 | +5 ～ +200 | 1 500 | 15 000 - 40 000 | 0.25
TVM 20 | +5 ～ +200 | 2 000 | 20 000 - 70 000 | 0.25
TVM 25 | +5 ～ +200 | 2 500 | 50 000 - 135 000 | 0.25

特長 / 技術仕様

• 機能：回転式フィルターメディアと固定式吸引ノズルによる連続洗浄での粗粒子ろ過
• フィルターメディア：選択可能な目開きの透過型スクリーン
• 設計：ディスク形状、コンパクト、清浄ガス側取付でアクセス容易
• 洗浄方式：連続、再生式（抽出系の圧力変動なし）
• 性能範囲：型式により13 000 m³/h〜135 000 m³/hの例
• 温度範囲：+5 ～ +200 °C
• フィルターディスク径：型式により1 400 mm〜2 500 mm
• モーター出力（例）：型式により0.12 kW〜0.25 kW
• オプション：帯電防止仕様およびATEX対応あり
