空気式フィルター CDF series

ドラム式

製品概要

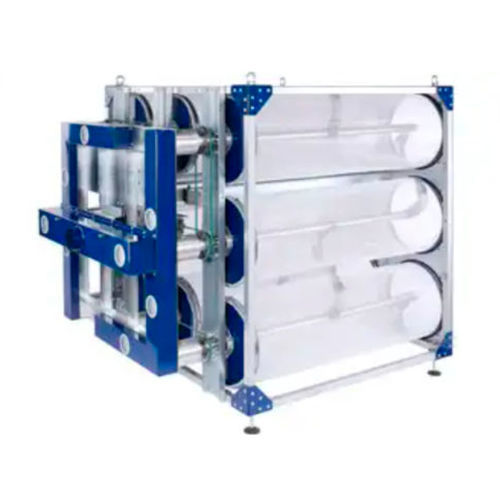

LTGのCompactDrum Filter CDFは、一次気流中の微粉塵の微細ろ過用に設計されています。空気は固定式のフィルタードラムの内側から外側へ流れ、フィルター表面に接触する吸引ノズルにより連続的に除去されます。ノズルは回転運動と重ね合わせた並進運動を行い、ドラム表面を完全に清掃します。分離された粉塵は二次回路の送風機でセパレーターへ送られ、プロセスから排出されます。全ての機能部品および駆動部はハウジングのクリーンガス側に配置されており、点検性と運用上の安全性に寄与します。

利点

• 再生式フィルターユニット
• 大きなろ過面積による高い出力密度
• 連続清掃により排気系の圧力変動が発生しない
• 選定されたフィルターメディアにより効率的なろ過と高い出力密度を実現
• フィルターメディアの長寿命化
• フィルターメディアの交換が容易
• 駆動部がクリーンガス側にあるため保守負荷が低い
• コンパクト設計により省スペース設置が可能
• フレーム構造により構造的安定性を確保
• 帯電防止型およびATEX対応版あり
• 高温用途向けのCDF-t版あり

技術データ（表）

• 型式 | 輸送媒体温度 [°C] | ろ過面積 [m²] | フィルターディスク直径 [mm] | 風量 [m³/h] | 駆動出力 [kW]
• CDF-2 | +5 〜 +60 | 5 | 550 | 9 000 | 2×0,12
• CDF-4 | +5 〜 +60 | 10 | 550 | 18 000 | 2×0,12
• CDF-8 | +5 〜 +60 | 16 | 450 | 30 000 | 2×0,12

追加の技術注意事項

• 必要風量に応じて、複数のCDFを横並びまたは積層でモジュール配置できます。
• モジュラー式LTGフィルターシステムの一部として、CDFはTVM-CDFプレフィルターと組み合わせ可能です。
• 高温用途にはCDF-tバージョンを用意しています。

技術仕様

• Brand: LTG
• 商品名 / 型式: CompactDrum Filter CDF
• 型式バリエーション: CDF-2、CDF-4、CDF-8
• 輸送媒体温度範囲: +5 〜 +60 °C
• ろ過面積: CDF-2 = 5 m²、CDF-4 = 10 m²、CDF-8 = 16 m²
• フィルターディスク直径: CDF-2 = 550 mm、CDF-4 = 550 mm、CDF-8 = 450 mm
• 風量能力: CDF-2 = 9 000 m³/h、CDF-4 = 18 000 m³/h、CDF-8 = 30 000 m³/h
• 駆動出力: 2×0,12 kW（記載型式）
• フィルター方式: 回転/並進する吸引ノズルによる連続清掃を備えた再生式ユニット
• 構造: 点検性と安全性のために全ての駆動・機能部品をクリーンガス側に配置
• バリエーション: 帯電防止、ATEX、高温（CDF-t）
• 設置: モジュール配置が可能。TVM-CDFプレフィルターと組合せ可能
• 保守: フィルターメディアの長寿命化、交換容易、保守負荷低
