空気式フィルター TF series

ドラム式

概要

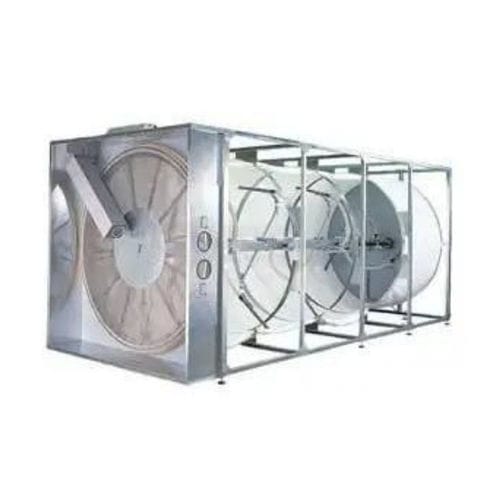

LTG TFB ドラムフィルターは、大風量の空気中の微粉塵を高精度にろ過するために設計されています。ドラムフィルターTFBとプレフィルターTVMを組み合わせたユニットはTFCと呼ばれ、粉塵に加えて繊維などの粗い粒子も一次気流から除去します。LTGのコンパクトドラムフィルターとは異なり、TFBは長さをモジュール式で変更できる一つの大型固定フィルタードラムで構成されています。空気はドラムの内側から外側へ流れ、ドラムに接触する吸引ノズルによって連続的に抽出されます。ノズルは回転運動とそれに重なる平行移動を行い、フィルター表面全体を抽出します。分離された粉塵は二次回路の搬送ファンによりセパレータへ送られます。すべての機能部品および駆動部はクリーンガス側のハウジング内に配置されており、信頼性と安全性が向上します。

主な利点

• 高いろ過性能
• 高い透気性
• 用途に応じた精密な適合を可能にするモジュール設計
• 低メンテナンス運転

利点と設計上の特徴

• 回転式ドラムシステムと比較して可動質量が小さい
• 内側→外側の気流によりフィルタ室が清浄化され、生産設備内への設置が可能
• 駆動部がクリーンエア側から容易にアクセス可能
• 再生式フィルターユニットで連続洗浄、システム内の圧力変動なし
• 低圧領域での洗浄
• 総風量に合わせたモジュール式ドラム長
• プレフィルターディスク統合で省スペース
• プレフィルターとドラム間に粉塵堆積がない
• 圧力損失が小さく省エネ運転
• 粉塵側とクリーンエア側との間の回転部のシールが不要
• コンパクトで設置・メンテナンスが容易なスケルトン構造
• 高い除じん効率、比較的低抵抗、長寿命の実績ある各種フィルター媒体
• 小型吸引ノズルの低風量により抽出ファンのエネルギー消費が低い
• 捕集性能を調整するための各種プレフィルター媒体
• 運転中でも点検可能なフィルタ室、停止不要
• 帯電防止仕様あり

技術データ（表）
型式 | 輸送媒体温度 [°C] | フィルタ面積 [m²] | フィルタディスク径 [mm] | 風量 [m³/h] | モーター出力 [kW]
TFB 15 | +5〜+60 | 6 - 19 | 1,500 | 80,000 | 0.37
TFB 20 | +5〜+60 | 16 - 32 | 2,000 | 140,000 | 0.37
TFB 25 | +5〜+60 | 21 - 52 | 2,500 | 224,000 | 0.37
TFB 30 | +5〜+60 | 25 - 63 | 3,000 | 270,000 | 0.37
TFC 20 | +5〜+60 | 16 - 24 | 2,000 | 70,000 | 0.37
TFC 25 | +5〜+60 | 21 - 52 | 2,500 | 135,000 | 0.37

適用分野 / 代表的な業界

• 建築・断熱材
• 印刷・製紙技術
• 農業・木材技術
• 不織布／繊維技術
• タバコ関連機械
• プロセス工学／熱処理プロセス
• 包装技術
• 医療・試験室機器
• 自動車／風洞シミュレーション
• 食品・飲料
• その他産業用途

技術仕様 / 特性

• 気流原理：固定フィルタードラムを通して内側から外側へ
• 清掃：回転および平行移動を行う吸引ノズルによる連続抽出
• 用途に応じた精密な適合のためのモジュール式ドラム長
• 風量範囲（製品ファミリー）：型式により約20,000〜270,000 m³/h
• 型式ごとのフィルタ面積：TFB/TFCは6 m²〜63 m²
• 型式ごとのフィルタディスク径：1,500 mm〜3,000 mm
• 技術表に示したモーター出力（例：0.37 kW）
• 分離した粉塵は二次回路の搬送ファンでセパレータへ送られる
• すべての機能部品および駆動部はクリーンガス側に配置される
• 各種フィルター・プレフィルタ媒体を用意、帯電防止仕様あり
• 低圧洗浄および抽出ファンの低消費電力を想定した設計
