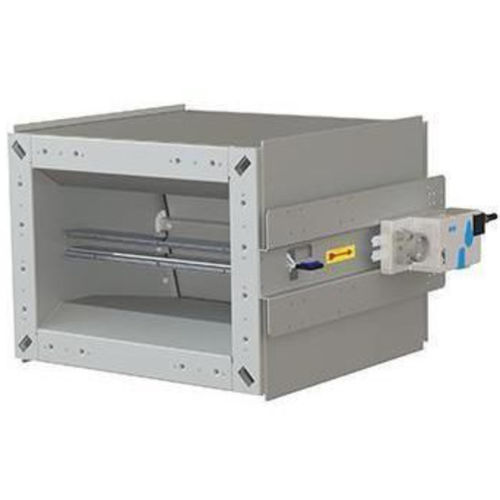

風量調節器 VRF Vent

概要
VRFvent 風量調整器は、Comfort Air Technology システムの矩形ダクト内で入口圧に依存せず定流量または可変流量を制御します。完全閉鎖も実現可能です。駆動・制御は外部エネルギー（電気または空気圧）で行います。筐体断面は DIN EN 1505 の推奨辺長に合わせており、狭い設置条件でも最大の流通断面を選択できます。

主な特長

• 高い制御精度と省エネの可能性 – 流れ最適化された二段ノズルにより圧力損失を最小化し、低風速でも高い有効圧を確保（VenturiControl 原理）。
• 汎用性 – 各種コントローラ機器の取り付けに対応。
• 組み合わせオプション – スプリングリターン式や高速駆動と互換。
• 測定モード – 動的（VRFvent）および静的（VRFvent-s）測定が選択可能。
• 調整が容易 – 現地でのレトロフィットが可能、ダンパー位置は外部から確認可能。
• 簡単な取り付け – スロット穴付きフランジ（または断熱仕様はスライド式ケージナット）。

技術データ概要
LpA = 35 dB(A) の技術データ：流量の例：70 m³/h および 200 m³/h（全範囲はデータシートを参照）。差圧範囲：最大 1000 Pa。

寸法（長さ×幅×高さ mm）
200 x 100-1200 x 400

設計 / オプション

• 静的バージョン（汚濁空気向け） — オプション
• 断熱シェル — オプション
• サイレンサー用アクセサリ — オプション
• 筐体：溶融亜鉛めっき鋼
• 測定原理：動的（非負荷空気用）および静的

用途と作動
本製品は LTG の VenturiControl 原理を採用し、低圧損と高精度を両立します。矩形ダクト向けに設計され、外部駆動（電動または空気圧）に対応します。入口圧に依存しない風量制御が必要な用途に適し、必要に応じて完全閉鎖が可能です。

技術仕様

• 測定原理：VenturiControl；動的（VRFvent）および静的（VRFvent-s）。
• 駆動：外部エネルギー（電気または空気圧）。
• 流量：例 70 m³/h および 200 m³/h；完全な範囲はデータシート参照。
• 差圧範囲：最大 1000 Pa。
• 寸法（L x W x H）：200 x 100-1200 x 400 mm。
• オプション：静的バージョン、断熱シェル、サイレンサー用アクセサリ。
• 筐体材質：溶融亜鉛めっき鋼。
• 規格：筐体断面は DIN EN 1505 に準拠。
