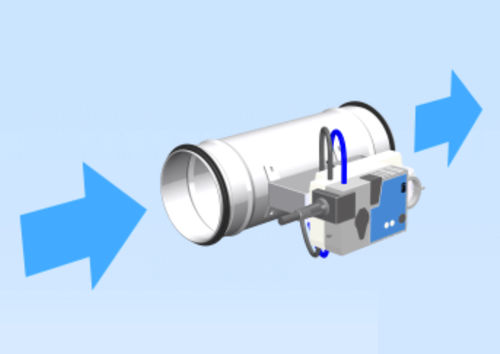

風量調節器 VRE Active

概要
VRE Active 流量調整器（VRE Active）は、Comfort Air Technology システムの丸ダクト内で上流圧に依存せずに一定または可変の風量を制御します。完全閉止が可能なバージョンがあります。動的測定（VRactive）および静的測定（VRactive-s）に対応。駆動・制御は電気式（外部電源必要）です。ハウジングは押し込み式の端部とリップシールを備え、DIN EN 1506 / DIN EN 13180 準拠のダクトに適合します。

主な利点

• 低風速域での高い制御精度（差圧増幅により実現）
• 省エネルギー— 小型の差圧素子により圧力損失が最小限
• 非常に短い取付長で流入に対して不感、容易な組み込みが可能
• 最適化された構造により特に高い気密性を実現
• 静的差圧測定対応モデルもあり— 研究所や医療施設に適合

用途および設計上の注意
HVAC および Comfort Air Technology システムの丸ダクト取付用に設計され、精密な風量制御を必要とする用途に適しています。クリーンエアには動的測定を、汚染が想定されるダクトには静的測定を選択してください。設置環境や用途に応じた複数のハウジング・材質オプションを用意しています。

設計／オプション

• アナログ制御
• ハウジングバリエーション
• MP（オプション）
• 亜鉛めっき鋼
• BACnet インターフェース
• サイレンサー SDE（オプション）
• Modbus インターフェース
• 計測原理の選択肢
• コーティング（オプション）
• 動的測定（汚染のない空気向け）
• 静的測定（汚染空気向け）（オプション）
• ステンレス鋼（オプション）
• 手動調整装置（オプション）
• 断熱カバー（オプション）
• アナログ／デジタル（バス）制御

製品詳細
低風速域での高い制御精度、低圧力損失および非常に短い取付長により、VRE Active は精密な風量制御と気密遮断が求められる省エネルギー性の高い HVAC 用途に適しています。

技術仕様

• 風量範囲：27 ～ 約4500 m³/h
• 制御比：10 : 1
• 差圧範囲：最大 1000 Pa
• 筐体漏れ（DIN EN 1751）：クラス A（オプションでクラス C）
• 気密遮断（DIN EN 1751）：クラス4（DN100・125 はクラス3）
• 制御偏差：最大 V の 5%
• サイズ [mm]：Ø 100 ～ 400
• 取付長 [mm]：135 ～ 420
