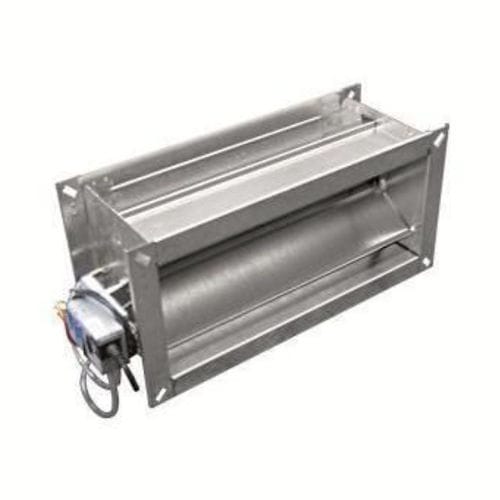

風量調節器 VRF Active

製品概要
VRF Active 風量調整器は、Comfort Air Technology システムの矩形ダクト内で、入口圧に依存せず完全閉止まで定風量または可変風量を制御します。動的（VRFactive）および静的（VRFactive-s）の測定原理を選択可能。作動および制御は外部電源（電気）で行います。筐体断面は DIN EN 1505 の推奨辺長に適合しており、狭い設置条件でも可能な限り大きな流路断面を確保します。フランジ付き筐体、楕円穴装備。断熱仕様はケージナット付きです。

主な特長

• 低風速域での高い制御精度：差圧増幅により達成
• 省エネルギー設計：小型差圧要素による最小圧力損失
• 非常に短い据付長で入り口流れに対して不感、容易な統合
• 最適化された構造により高い気密性
• 静的差圧測定対応モデルあり—研究室や病院に適合

効果的な機能：LTG ActiveControl マップ測定

• 低風速域での最高の測定精度
• 極めて短い据付長と最大の制御精度を両立
• 測定素子への空気経路最適化により流入流に対して不感
• 定格流量（Vnenn）で最大 5% の偏差

主な仕様（概要）

• 風量範囲：17 ～ 約 300 m³/h
• 調整比：10:1
• 差圧範囲：最大 1000 Pa
• 筐体漏れ：DIN EN 1751 クラス C
• 気密遮断：DIN EN 1751 クラス 4（200 x 100：クラス 3）
• 制御偏差：定格流量（Vnenn）から最大 5%

寸法（長さ×幅×高さ、mm）
200 × 100 ～ 1200 × 400
据付長 [mm]：135 ～ 420

設計 / オプション

• 筐体仕様：亜鉛メッキ鋼、塗装、ステンレス（オプション）
• 制御：アナログ；BACnet（オプション）；Modbus（オプション）；アナログ/デジタルバス制御
• 測定原理：動的（清浄空気向け）、静的（汚染空気向け、オプション）
• 付属品：サイレンサー SDE（オプション）；MP（オプション）；手動調整装置（オプション）；断熱シェル（オプション）

技術仕様

• 製品名 / 型式：VRF Active
• タイプ：可変風量コントローラ（動的・静的測定原理選択可）
• 風量範囲：17 ～ 約 300 m³/h
• 調整比：10:1
• 差圧範囲：最大 1000 Pa
• 筐体漏れ：DIN EN 1751 クラス C
• 気密遮断：DIN EN 1751 クラス 4（200 × 100：クラス 3）
• 制御偏差：定格流量（Vnenn）から最大 5%
• 寸法（L × W × H mm）：200 × 100 ～ 1200 × 400
• 据付長：135 ～ 420 mm
• 材料 / オプション：亜鉛メッキ鋼、塗装、ステンレス（オプション）；断熱シェル（オプション）
• 制御 / インターフェース：アナログ；BACnet（オプション）；Modbus（オプション）；アナログ/デジタルバス制御
• 付属品 / オプション：サイレンサー SDE（オプション）；MP（オプション）；手動調整装置（オプション）
