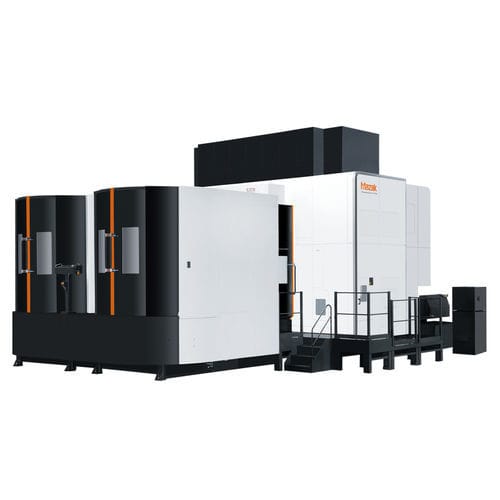

5軸複合工作機械 INTEGREX e-RAMTEC V/12

縦型宇宙産業用CNC

ラム主軸を搭載した同時5軸制御立形複合加工機 大きなX, Y軸ストロークで大物部品を高精度加工 内径部分の奥深い箇所の旋削やミル加工を可能とするラム主軸を搭載 門形構造によりワーク上面の広い範囲で高精度加工を実現 大物部品の上面高精度加工に適した門形構造 門形構造の特長を生かし、ミル主軸を越えてX軸ストロークを大きく取ることで、直線軸(X, Y軸)の位置決めだけでワーク上面のミル加工ができ、安定した加工精度と生産性向上を実現します。 5軸制御立形複合加工機にラム主軸を搭載 ラム主軸 マシニング主軸の横に装備された上下方向ストローク 900 mmのラム主軸は、ロングツールでも加工できない深穴内径部の旋削、ミル加工を可能にし、一層の工程集約を実現します。 ラム主軸工具交換装置 旋削ホルダ、ミルホルダを40本収納できる専用ツールマガジンを準備。多品種の加工の対応や長時間加工時の予備工具への交換を可能にします。 マシニング主軸 ビルトインモータを採用したマシニング主軸は、小型化と高出力化を両立しています。多種の材質に対応する10000min-1 標準主軸に加えて、難削材の高トルク加工に適した5000min-1主軸*、高速加工を可能にする15000min-1主軸*をラインアップしています。
