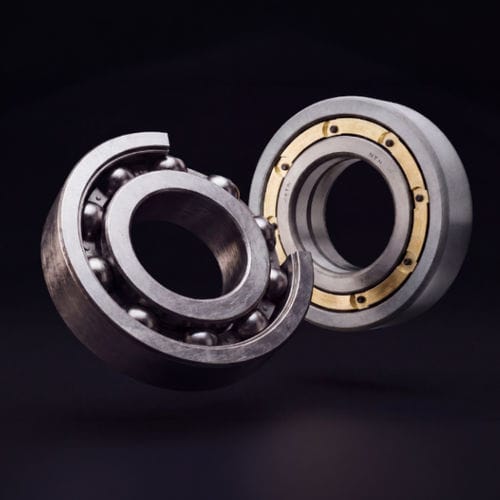

ボール状ベアリング MEGAOHM™

セラミック製スチール製真ちゅう製

MEGAOHM™ — 電動機を電気的侵食から保護する絶縁軸受

概要
MEGAOHM™ は、高周波の漏れ電流による損傷から電動機を保護するために設計された絶縁軸受です。外輪に厚いアルミナ（酸化アルミニウム）セラミックコーティングを施し、電気抵抗を高めて潤滑剤の劣化や表面のピット・クラックを抑制します。

電気的侵食 — 現象と影響
漏れ電流が軸受を通過すると、繰り返しの放電によりピッティング、亀裂、潤滑剤の劣化が発生し、軸受寿命が大幅に短くなり、モータの早期故障や保守コスト増加を招きます。

漏れ電流による損傷の進行

• 電流が軸受を通過する。
• 電流漏れにより材料や潤滑が弱まる。
• 軸受部品から微小な金属粒子が剥離する。
• これらの粒子が循環してピットや亀裂を発生させる。

保護対策の比較

• 導電性グリース — 電流を拡散するが電気的効果は低く不安定。小型モータや家庭用機器に適する。
• 樹脂絶縁軸受 — 外輪の絶縁。〜1,000 V程度で有効だが約120°C以上では使用不可。低電圧用途向けの経済的解決。
• セラミック絶縁軸受（MEGAOHM™） — 外輪に厚いアルミナコーティングを付与。非常に高い抵抗で最大3,000 VDCまで保護。風力発電機や発電機、産業用モータに適合。
• ハイブリッド軸受 — 完全かつ恒久的な絶縁を提供。電気自動車や高回転、航空用途など極めて要求の高い用途向け。

MEGAOHM™ が提供する保護

• 高性能電気絶縁：外輪表面への厚いアルミナセラミックコーティング。
• 高い電気抵抗：最大3,000 VDCまで保護。
• 寸法互換性：標準軸受との互換寸法により容易に交換可能。
• ケージ選択：モータサイズにより鋼製ケージまたは真鍮ケージを採用可能。

適用例

• AC／DCモータ
• サーボモータ
• ポンプ、ファン、コンプレッサ
• 風力タービン、発電機
• 電気自動車、高速・航空用途など

利点

• 漏れ電流に対する最大の保護（最大3,000 VDC）。
• ピッティングや亀裂、潤滑剤劣化を抑え軸受・モータの寿命を延長。
• 標準寸法にて製造されており、保守時の交換が迅速。

技術仕様

• 製品種別：外輪セラミックコーティングによる絶縁軸受 — MEGAOHM™
• 絶縁材：外輪の厚いアルミナ（セラミック）コーティング
• 電気抵抗：最大3,000 VDC
• ケージ：鋼製または真鍮製（モータサイズに依存）
• 互換性：標準軸受と互換寸法
• 規格：ISO 492、DIN 620、JIS 1514 に準拠した寸法・公差で製造
