電動式地上動力設備 RPGPU

航空機用航空機整備用空港用

説明

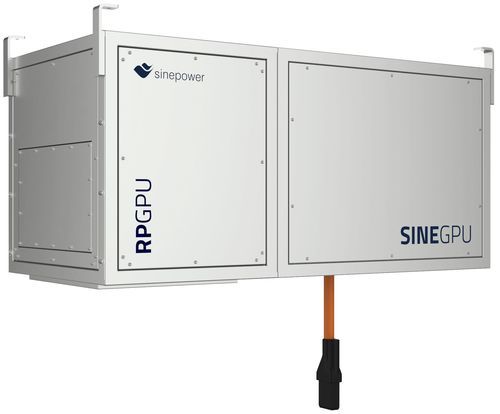

SINE RPGPUは、航空用途向けに設計されたコンパクトな二重変換方式の地上電源装置（GPU）です。ガルバニック絶縁された安定した200 V 3相 400 Hzの交流電源を航空機に供給し、高効率かつ低い入力高調波歪みで民間・軍用の地上支援に適しています。

ケーブル情報

• GPUから航空機への主入力電力：90 kVA
• 最大出力電流：260 A
• ケーブルドラム動作用入力：50/60 Hz、400/220 V
• ケーブルドラム最大入力電流：16 A

入力

• 4象限動作により動的応答が向上し、NBPT動作がより安全に行えます
• 低入力高調波（THDi <1.5%）により、あらゆる負荷で厳しい系統および航空機要件を満たします

技術

• 高周波IGBT方式の整流器およびインバータ、二重変換トポロジにより入力電流を正弦波に保ち（THDi <1.5%）、力率1（PF = 1）を実現
• 負荷のガルバニック絶縁を提供するインバータ出力統合トランスを搭載
• 無瞬断電力伝送（No Break Power Transfer、NBPT）に対応
• 上流電源への影響を最小化する設計で、軍用途にも適合

オプション

• 総負荷がユニット定格を超えない範囲でAC出力構成をサポート
• 利用可能なACバリエーション：30 kVA〜90 kVA（400 Hzユニット）

出力

• 航空機への出力：200 V、3相、400 Hz（単一出力）
• 標準の系統 380–415 V、3相、50 Hz などの電源から給電可能

効率

• 最大95%の効率

規格
航空

• ISO 6858 航空機地上支援電源に関する規格
• SAE ARP 5015 400 Hz地上電源の性能要件

軍用

• MIL-STD-704 航空機用電力特性

EMC

• EN 61000-6-4 EMC - 一般的な放射エミッション規格
• EN 61000-6-2 EMC - 一般的なイミュニティ規格

安全

• IEC 62477-1 電力電子変換システムおよび装置の安全要件
• IEC 60529 エンクロージャによる保護等級（IP）

特性 / 仕様

• 製品名：SINE RPGPU (Ground Power Unit)
• 定格（本ページ）：90 kVA — 400 Hz 構成
• 出力：200 V、3相、400 Hz（航空機向け単一出力）
• 対応系統：380–415 V、3相、50 Hz
• 利用可能なACオプション：30 kVA – 90 kVA（400 Hz）
• 最大出力電流（90 kVA）：260 A
• 航空機への主入力電力（90 kVA）：90 kVA
• ケーブルドラム用入力：50/60 Hz、400/220 V
• ケーブルドラム最大入力電流：16 A
• 技術：高周波IGBT整流器およびインバータ；二重変換トポロジ；ガルバニック分離用インバータ出力統合トランス
• 入力性能：THDi < 1.5%；力率 = 1
• 対応：No Break Power Transfer（NBPT）
• 効率：最大95%
• 準拠規格：ISO 6858、SAE ARP 5015、MIL-STD-704、EN 61000-6-4、EN 61000-6-2、IEC 62477-1、IEC 60529
