地上DME

全方向

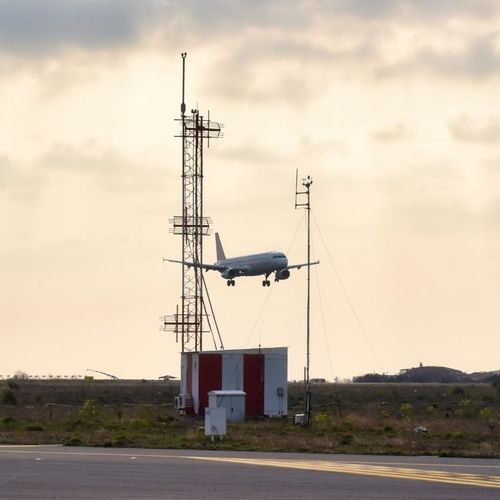

システムズ・インターフェイスは、ILSやVORに付随するエンルートやターミナルナビゲーション用の距離測定器システムを提供しており、これらの航空システムの供給、設置、試運転において比類のない経験を有しています。 距離測定装置とは？ DME航空システムは、地上設備と航空機設備を使用して、航空機に斜め距離追跡を提供します。 地上のDMEトランスミッターは、通常、VHF無指向性無線レンジ（VOR、DVOR、CVOR）、計器着陸装置（ILS）、無指向性ビーコン（NDB）、またはその他の計器と連動し、トランスミッターから航空機の飛行位置を計算し、その測定値をオンボード・ディスプレイ内にパイロットに表示します。この距離は「スラントレンジ」と呼ばれ、異なるレベル（高度）に配置された航空機とDME送信機の間の見通し距離のことである。パイロットは、このスラントレンジの距離から、飛行経路、降下、着陸の際のタイムツーステーションの値を割り出すことができます。 DMEの機能 DMEと航法支援装置は異なる周波数を使用して機能します。DMEは超短波（UHF）を使用し、VORやILSは超短波（VHF）を使用します。航空機がスラント距離を要求すると、航空機はインタロゲーション・パルスと呼ばれる信号を地上のDMEに送信する。送信機はこれに応答し、航空機搭載機器に信号を送り返す。 DME局との間のこのUHF信号の継続時間は、その後、航空機から局までの直線距離を計算するために使用されます。
