縦型ストレージシステム

自動航空用

回転式保管システム

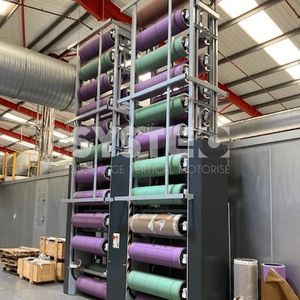

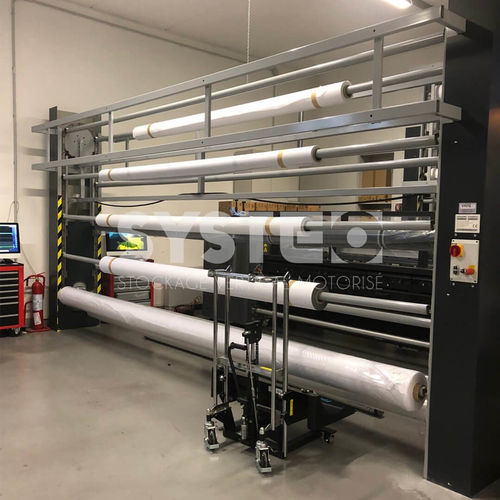

ロール・ボビン用垂直自動カルーセル：ロールおよびボビンの自動保管・搬送のために設計された回転式保管システムで、フレキシブル床材、技術材料、包装／巻取ロールに適しています。

用途

• フレキシブル床材
• 技術材料（ガラス繊維、ターポリン、塗装板など）
• 包装および巻取ロール
• その他のロール／ボビン用途

保管方法
ロールまたはボビンは内径に合った適切な軸に載せて保管します。たわみを防ぐために適切な軸径を決定する荷重計算を行ってください。素材はカルーセルに取り付けられたロールから裁断機や検査機で引き出すことができるほか、端部裁断やキルティングのためにテーブルに載せることも可能です。軸位置は在庫最適化のために駆動チェーン上で調整可能です。総荷重に応じて単一ループおよびマルチループ構成で提供されます。

オプションおよび付属品（構成により異なる）

• センタリングコーン
• フランジガイド
• ローラー軸
• 固定ストラップ
• ラベルホルダー
• サイクル開始/終了用レギュレータ（総荷重により）
• セルレール
• 前後二重制御
• 手動または自動裁断テーブル
• 計測システム
• アンロールクレードル
• 車輪付き給糸リール（例：クランクシリンダー）

積み込み／取り出し
専用の荷役車両を使用して下部で人間工学に基づく積み込みを行います。バッテリー式ハンドリング機器を含む複数の車両タイプが利用可能です。

技術仕様

• 13段の高さ設定が可能
• 最大直径に応じて5つのレンジ
• 3種類の駆動チェーン
• 最大積載量：1000 kg
• 最大ロール直径：980 mm
• 全長：2〜6.5 m
• 線形速度：4〜6.10 m/min（最大）
• 制御：押し続け操作（press-and-hold）または自動化
• 電源：220 V または 380 V；モーター出力 0.55 kW〜1.5 kW

仕様書（提供するパラメータ）

• ロールの外径
• ロールの内径
• 最大幅
• 最大重量
• 保管数量
• 片面用または両面用か
• 利用可能な高さ
• 手動または自動裁断テーブルの供給
• 押し続け操作または自動化制御
• その他の制約（ATEXゾーン、電源方式等）

利点 / キーポイント

• 使いやすさ：標準制御は押し続け操作；カルーセルは両方向に回転
• 安全性：荷役/取り出し高さを人間工学に基づき設定し作業者のリスクを低減
• 迅速なアクセス：押し続け操作または位置コード入力で目的のアイテムに素早く到達
• スペース最適化：建物の上部空間を有効活用
• 在庫管理：棚卸しが迅速化；ERPやWMSと統合可能
• 重量物・大型品に対応：用途ごとに適したソリューション

仕様 / 技術仕様

• 利用可能な高さ：最大13段
• レンジ：最大直径に応じて5レンジ
• 駆動チェーンの選択肢：3種類
• カールセルごとの最大荷重：1000 kg
• 最大ロール直径：980 mm
• カールセル全長オプション：2 m〜6.5 m
• 線形速度範囲：4〜6.10 m/min（最大）
• 制御モード：保持（押し続け）または自動（PLC）
• 電源オプション：220 V または 380 V；モーター出力 0.55 kW〜1.5 kW
• 利用可能な付属品：センタリングコーン、フランジガイド、ローラー軸、固定ストラップ、ラベルホルダー、サイクルレギュレータ、セルレール、二重制御、裁断テーブル、計測システム、アンロールクレードル、給糸リール等
