車輪用ストレージシステム

縦型自動航空機用

概要

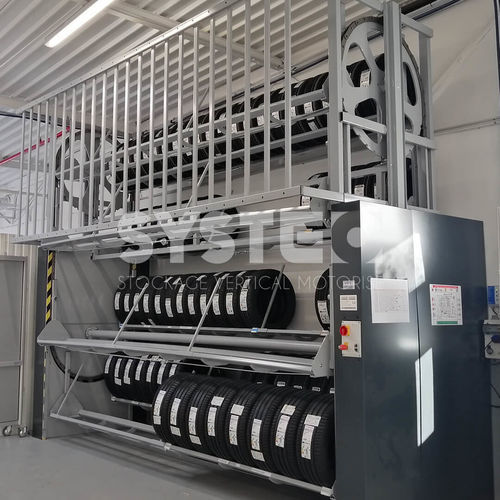

垂直式タイヤカロセルは、産業環境でのホイール・タイヤの高密度かつ整然とした保管を実現します。本自動タイヤラックは床面および上部空間を最適化しつつ、各タイヤへの迅速かつ人間工学に基づくアクセスを可能にします。タイヤ寸法や現場条件に応じた複数の構成を用意しています。

用途

• ホイール一式およびタイヤ単体
• 乗用車、商用車、4×4
• 航空機タイヤ、オートバイ用タイヤ
• 整備工場、物流拠点、タイヤ販売業者
• 一般的なタイヤサイズに対応（例：255/50/19、315/35/20、275/40/20）

保管方式
カロセルは標準長または特注長のラックで構成されます。総容量はタイヤ幅とカロセルの高さ・長さに依存します。モデルによりおおむね100～300本を収納可能です。設置は壁付け、背合わせ、または両面アクセスの独立設置が可能で、荷揚げ機構付きでメザニンへの供給にも対応します。

オプション・付属品

• 仕切り（ディバイダー）やカスタムパーティション
• ラック番号付与、位置コード
• 前後制御、メザニン連携、PLCインターフェース
• セルレール、全面ハウジング（環境保護）
• 着脱式防盗レール、その他特注アクセサリ

積み降ろし
人手による積み降ろしを想定し、作業者に優しいピッキング高さで運用します。標準操作は目的の位置までボタンを押し続ける方式で、双方向回転および位置コード入力により迅速に取り出せます。必要に応じて機械式の積載方式にも適合可能です。

ユーザーインターフェースと制御
操作モードは押し続け、保持動作、自動化モード、PLC制御などをサポートします。タッチスクリーンはオプションです。位置コード入力や簡易なプッシュボタン操作で高速アクセスが可能です。

運用上の利点

• 人間工学に基づく取り出しで作業負荷を低減
• 位置コードや直接操作で迅速な取り出し
• 建物の垂直空間を有効活用
• 在庫管理の改善およびERP/WMSとの連携容易
• 重量物・大型物向けに用途別の構成が可能

仕様書 / 設置上の注意
設置面積のバリエーションと、タイヤ本数または収納の線形メートルで表した容量目標を提示します。設置方式：壁付け、背合わせ、独立両面アクセス等。現場に合わせた適合とメザニン供給への対応が可能です。

技術仕様

• タイヤ保管用のカロセル高さ：6段階
• 最大タイヤ直径に応じた2レンジ
• 最大荷重：450 kg
• 最大直径：740 mmおよび800 mm
• 全長：3～6 m
• 線速度：最大4.27 m/分
• 制御：押し続け操作または自動化（保持動作またはPLC）
• 電源：380 V – 0.75 kW
• 標準容量：約100～300本（平均タイヤ幅に依存）
