縦型ストレージシステム

自動宇宙産業用

製品

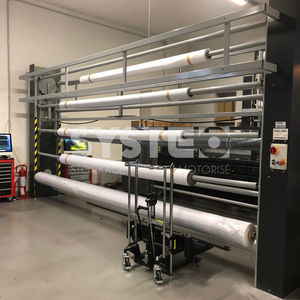

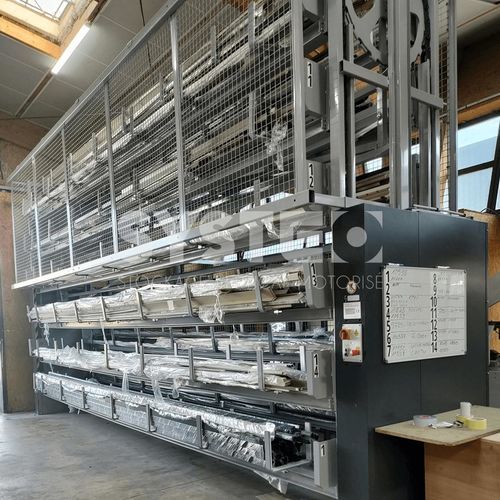

アルミおよびPVCのプロファイル、チューブなどの長尺・細長物向けに設計されたモジュール式垂直カロセル収納システム。ラック長さやガイドの仕様は製品寸法に合わせて構成可能です。

用途
工場倉庫や製作工場、製造ラインでのプロファイル・チューブ・長尺押出材の保管およびピッキングに適しています。専用トレイやガイドを使用することで重量物や大型の線形製品にも対応します。

収納方式
部品は選択したトレイに手作業で積載します。ラックは全長にわたる垂直ガイドを備えるか、または長手方向に完全に囲う構造にすることができます。

オプション・付属品

• 収納レベルの番号表示
• セルレールおよびガイドプロファイル
• 全閉ハウジング
• 取り外し式盗難防止レール
• 背面完全閉鎖パネル
• 構成に応じたその他のアクセサリ（仕切り、特注トレイなど）

積込／取出し
ピッキングに適した人間工学的高さでの手作業による積込・取出し。天井クレーンによる搬入には対応していません。作業台支援や手作業での使用を想定しています。

制御・操作
標準制御：目的のトレイへ到達するまでボタンを押し続ける押しボタン制御（双方向回転）。オプションとして前後ボタン、ロケーションコード入力、タッチスクリーンを選択可能。保持動作またはPLC連動運転に対応します。

統合・在庫管理
棚卸し時間を短縮し、アクセス性を向上させます。ERPやWMSと連携して在庫管理・受注管理に統合可能です。

主な利点

• 簡単操作 – ボタン長押しまたはロケーションコード入力で収納品を取り出せます
• 人間工学に配慮した取り扱い – ピッキング高さでの作業により負担を低減
• 迅速なアクセス – 双方向回転により素早く取り出し可能
• スペース最適化 – 建物の垂直空間を有効活用
• 適応性 – 重量物や大型の線形製品向けの構成が可能

技術仕様

• トレイ最大荷重：300 kg
• 使用可能トレイ寸法：300 mm H × 400 mm L
• 設置高さ範囲：3～6 m
• 最大使用長さ：7 m
• 線速度：4 m/min
• 制御モード：押し続け操作、ロケーションコード入力、タッチスクリーン、PLC連動
• 電源：380 V、モーター出力 0.5～1.5 kW
• 標準仕様。最終構成は顧客要件に応じて変更可能
